Вісь переміщення роздатки DongFeng 240/244

Вісь переміщення роздатки DongFeng 240/244

Сталева вісь перемикання роздавальної коробки мінітрактора DongFeng 240/244 передає рух від важеля керування до рухомої шестерні редуктора приводу переднього моста. Від її стану залежить, чи вмикається повний привід з першого разу і чи тримається обраний режим, коли трактор іде з плугом або фрезою по важкому ґрунті.

Конструкція деталі

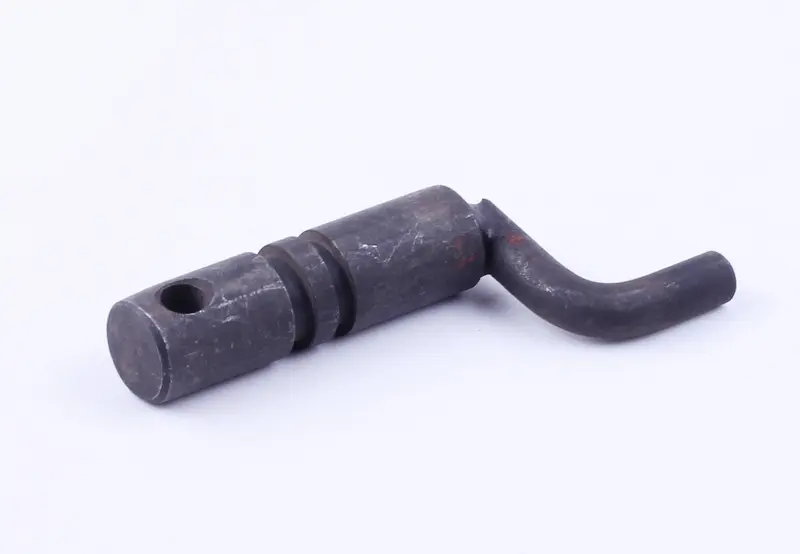

Вісь виготовлена зі сталевого прутка як суцільна деталь: прямий циліндричний стрижень переходить у відігнутий повідець, а на протилежному кінці виконано наскрізний поперечний отвір під фіксувальний штифт. У середній частині стрижня проточено дві кільцеві канавки — вони працюють разом із фіксатором і задають чіткі положення «увімкнено» та «вимкнено». Суцільне виконання без зварних стиків у зоні згину важливе для деталі, яка під час кожного перемикання навантажується на згин і скручування.

Як деталь працює в трансмісії

Роздатка на тракторах серії 240/244 — це редуктор приводу переднього моста: через неї крутний момент іде на передні колеса. Вісь переміщення з'єднує зовнішній важіль із внутрішнім механізмом: повідець входить у відповідне гніздо, а під час повороту або поздовжнього ходу осі зсуває вилку та муфту в потрібне положення. Поки геометрія осі не порушена, хід важеля залишається коротким і визначеним, а шестерні входять у зачеплення без закусування.

Коли вісь замінюють

• Передній міст вмикається з другої-третьої спроби або не вмикається взагалі.
• Обраний режим самочинно вимикається під навантаженням.
• Важіль почав хитатися, з'явився збільшений вільний хід.
• На циліндричній частині помітне вироблення, отвір під штифт розбитий до овалу.
• Повідець зігнутий після закусування механізму або удару.
• Фіксувальний штифт зрізаний, через що вісь провертається вхолосту.

Як підібрати заміну

Найнадійніший спосіб — зняти стару вісь і порівняти розміри напряму: загальну довжину стрижня, діаметр циліндричної частини, відстань від торця до поперечного отвору та його діаметр, а також довжину й напрямок відігнутого повідця. Додатково перевірте, чи збігаються положення та ширина кільцевих канавок: по них деталь фіксується в корпусі й утримує положення. На мінітракторах серії DongFeng 240/244 різних років випуску трапляються відмінності у складанні роздатки, тому геометрія знятої деталі залишається головним орієнтиром під час підбору.

Встановлення

Перед складанням промийте посадковий отвір у корпусі та приберіть стару змазку з продуктами зносу. Заодно перевірте вилку, рухому шестерню, кульку та пружину фіксатора: зношений фіксатор швидко розіб'є канавки і на новій осі. Перед посадкою змастіть стрижень трансмісійною оливою, встановіть вісь так, щоб повідець увійшов у гніздо механізму, і поставте новий штифт замість старого. Після складання перевірте вмикання та вимикання на непрацюючому двигуні, потім повторіть перевірку на холостих обертах і лише після цього виїжджайте під навантаження.

Така вісь зношується поступово і псує керування повним приводом задовго до серйозної поломки редуктора. Заміна виконується локально, без розбирання всієї трансмісії, і повертає чітке перемикання переднього моста на мінітракторі DongFeng 240/244.
