Вісь вилки підвищеної/зниженої передачі L-253 мм Jinma 200/204/240/244

Вісь вилки підвищеної/зниженої передачі Jinma 200/204/240/244, довжина 253 мм

Сталевий вал довжиною 253 мм переміщує вилку діапазонів у коробці передач мінітракторів Jinma 200, 204, 240 та 244. По ньому ходить вилка, яка вмикає підвищений або знижений ряд, а підпружинена кулька фіксатора заходить у проточки й утримує вибране положення. Саме від стану цього вала залежить, чи чітко вмикається діапазон і чи тримається він під навантаженням на оранці, з причепом і на транспортних передачах.

Як деталь працює в коробці

Важіль діапазону через механізм перемикання зсуває вал уздовж його власної осі, вилка тягне за собою рухому шестірню (муфту) і вводить її в зачеплення з шестірнею підвищеного або зниженого ряду. Середня проточка відповідає нейтральному положенню, крайні — увімкненим діапазонам. Тому геометрія проточок і чистота поверхні важать більше, ніж здається: розбиті фіксувальні канавки перестають тримати вилку, і трактор під тягою самочинно вибиває з увімкненого ряду.

Конструкція

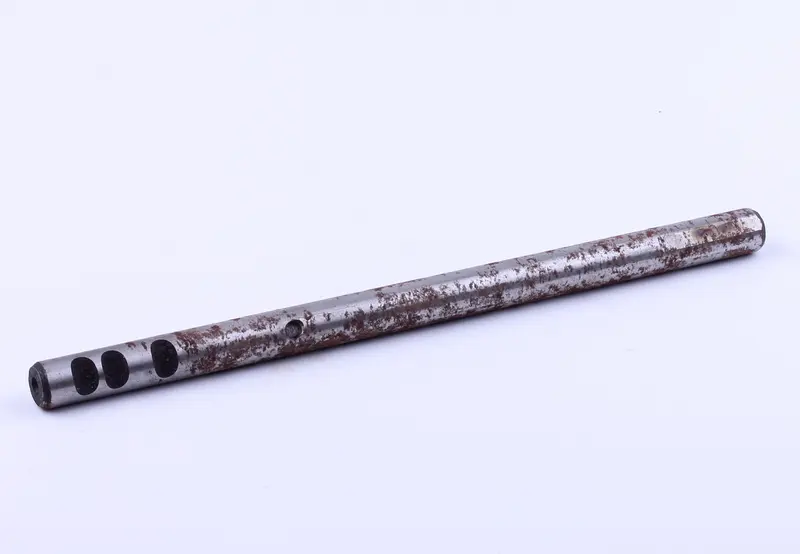

Основа деталі — пруток круглого перерізу з рівною циліндричною поверхнею під посадку вилки: вона забезпечує хід вилки без заїдань, а витриманий діаметр не дає вилці хитатися. На одному кінці проточено три фіксувальні лунки під кульку фіксатора, ближче до середини виконано наскрізний поперечний отвір під штифт або стопорний болт кріплення вилки. Така схема жорстко утримує вилку на валу й дозволяє точно повторити положення діапазонів після складання.

Довжина 253 мм — ключовий розмір під час підбору. У трансмісії Jinma працює кілька схожих валів вилок: перемикання передач, заднього ходу, вмикання блокування диференціала. Зовні вони близькі, але різняться довжиною, кількістю та розташуванням проточок, а також місцем поперечного отвору, тож орієнтуватися лише на діаметр не варто.

Коли вал час міняти

• знижена або підвищена передача самочинно вимикається під навантаженням;
• важіль діапазону фіксується нечітко, положення відчувається «розмазаним»;
• проточки під фіксатор розбиті або згладжені, по їхніх краях помітний наклеп;
• на посадковій поверхні під вилку з'явилися задири, риски та вироблення, через які вилка йде туго;
• розбито поперечний отвір або зрізано штифт кріплення вилки;
• вилка має відчутний люфт на валу, у коробці чути стуки під час рушання та перемикання.

Підбір і встановлення

Перед замовленням зніміть старий вал і виміряйте загальну довжину, а також відстань від торця до крайньої проточки — нова деталь має повторювати вихідну геометрію та посадковий діаметр під вилку. Водночас оцініть стан самої вилки, кульки фіксатора та її пружини: зношена кулька й просіла пружина не втримають діапазон навіть на новому валу, і несправність повернеться вже за кілька змін.

Під час складання очистіть посадкові отвори в картері від старого мастила та продуктів зношування, змастіть вал трансмісійною оливою й переконайтеся, що він ходить від руки по всій довжині без прикушувань. Вилку ставте так, щоб отвір у валу збігся з отвором вилки; штифт або болт затягуйте до упору та обов'язково законтріть. Після складання перевірте вмикання діапазонів на нерухомому тракторі, а потім на ходу під невеликою тягою — перемикання має бути чітким, з відчутним клацанням фіксатора.

Заміну такого вала зазвичай поєднують з ревізією всього механізму перемикання діапазонів: якщо коробку вже розкрито, варто перевірити вилку, фіксатори та ущільнення, щоб після складання отримати стабільне вмикання рядів на Jinma 200, 204, 240 і 244 і не повертатися до розбирання трансмісії в розпал сезону.
