Вісь вилки перемикання обертів ВОМ для мінітракторів Foton 244, Jinma 244/264

Вісь вилки перемикання обертів ВОМ Foton 244, Jinma 244/264

Сталевий валик, по якому рухається вилка вибору швидкостей вала відбору потужності в коробці передач мінітрактора. Через нього зусилля від важеля керування ВОМ доходить до вилки, а вилка пересуває рухому шестірню й вмикає обраний режим обертів. Поки вісь рівна й не розбита в посадкових отворах, режими вмикаються чітко, а під навантаженням привід не вибиває.

Конструкція деталі

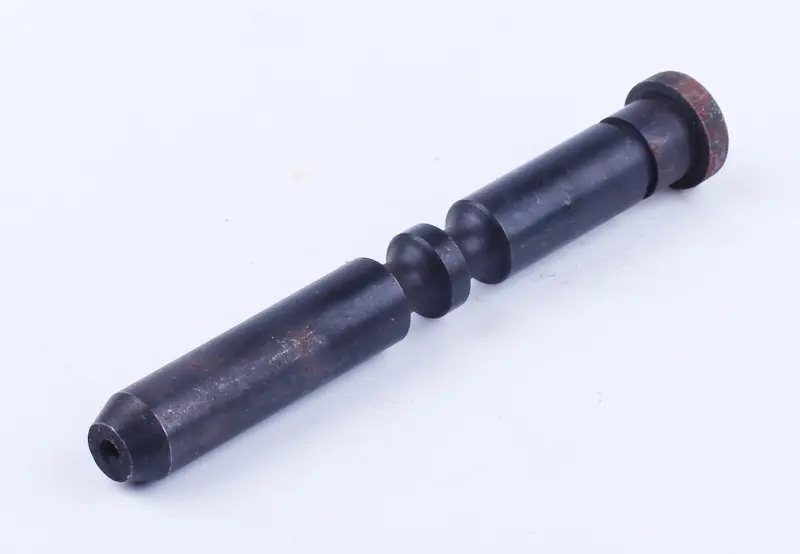

Вісь виготовлена зі сталі у вигляді ступінчастого валика з темною поверхнею, яка менше кородує під час зберігання й нормально працює в масляному середовищі картера. На одному торці сформований упорний буртик збільшеного діаметра: він обмежує осьове переміщення та задає правильну глибину посадки в корпусі. У середній частині проточені дві кільцеві канавки — це позиції фіксатора: підпружинена кулька заходить у канавку й утримує обраний режим, щоб вилка не сповзала від вібрації. Другий кінець виконаний із плавним звуженням і торцевим отвором, тому вісь легше заводиться в отвір картера та у вушко вилки під час складання.

Де застосовується

Позиція належить до механізму вибору обертів вала відбору потужності китайських мінітракторів родини Foton 244 і Jinma 244/264, а також машин, зібраних на тій самій коробці передач: у цій групі техніки деталі перемикання уніфіковані. Такі трактори використовують ВОМ для навісних косарок, роторних граблів, помп, подрібнювачів і ґрунтофрез, тому механізм вибору обертів працює регулярно та зношується разом із вилкою.

Як підібрати

• Порівняйте довжину й діаметри ступенів зі знятою віссю — посадкові пояски мають збігатися без люфту.
• Перевірте розташування та ширину фіксувальних канавок: кулька фіксатора повинна сідати в них із відчутним клацанням.
• Огляньте буртик на старій деталі: зім'ятий або сколотий упор свідчить, що вісь працювала зі зміщенням, і вилку теж варто перевірити.
• Переконайтеся, що вушко вилки ВОМ не розроблене — нова вісь у зношеній вилці знову дасть люфт.
• Оцініть стан пружини та кульки фіксатора: їх міняють разом із віссю, інакше обраний режим вибиватиме.

Коли міняють

Заміна потрібна, коли оберти ВОМ вмикаються важко або самочинно вимикаються під навантаженням, коли важіль почав ходити з великим вільним ходом, а також за появи виробітку — сходинок, задирів і овальності в місцях контакту з картером та вилкою. Розбиті канавки фіксатора дають ту саму картину: кулька не утримується, і вилка виходить із зачеплення. Робота зі зігнутою чи зношеною віссю пришвидшує знос вилки й торців шестерень, тому деталь краще поміняти одразу, не відкладаючи до повного розбирання коробки.

Під час встановлення вісь і її посадкові отвори промивають, змащують трансмісійною оливою та заводять вилку так, щоб фіксатор потрапив у канавку нейтралі. Після складання важіль ВОМ має перемикатися з чітким клацанням і утримувати обидва режими без притримування рукою — це проста перевірка правильного складання механізму.
