Вісь вилки перемикання задньої передачі Foton 244, Jinma 244/264

Вісь вилки перемикання задньої передачі Foton 244, Jinma 244/264

Сталевий шток механізму перемикання коробки передач китайських мінітракторів Foton 244 та Jinma 244/264. По ньому рухається вилка, яка вводить у зачеплення шестерні заднього ходу, тож саме від стану цієї осі залежить, чи вмикається реверс із першого руху важеля і чи тримається передача під навантаженням на підйомі або під час роботи з навісним обладнанням.

Призначення та будова

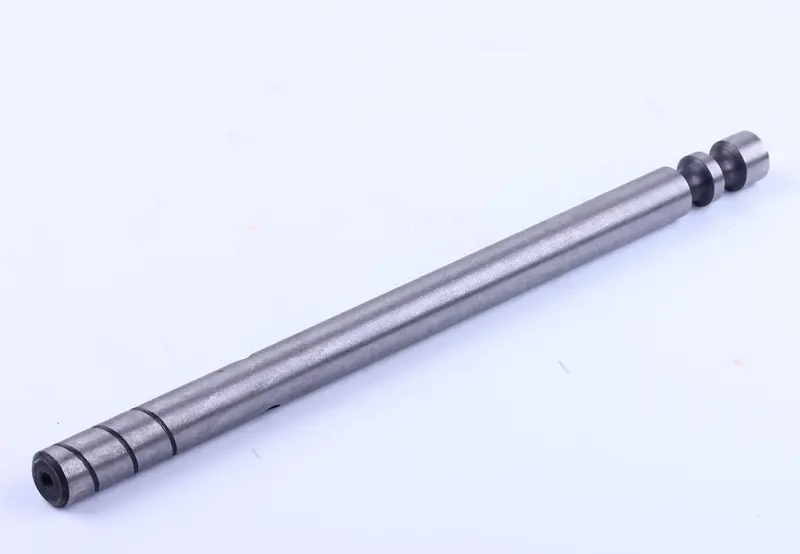

Деталь є суцільним сталевим стрижнем циліндричного перерізу. На одному кінці виконано ряд поперечних проточок — у них заходить підпружинена кулька фіксатора й утримує шток у положенні увімкненої передачі або в нейтралі. Ближче до протилежного кінця розташовані дві кільцеві канавки та посадковий поясок збільшеного діаметра, а в середній частині просвердлено наскрізний отвір під стопорний елемент вилки. Така геометрія не дає штоку довільно провертатися та зміщуватися вздовж корпусу коробки.

Стрижень постійно ковзає в напрямних розточках картера й водночас сприймає бічне зусилля від вилки. Саме тому поверхня осі з часом виробляється, а рівний стрижень без задирів — обов'язкова умова легкого ходу важеля та чіткого вмикання реверсу без хрускоту й повторних спроб.

Ознаки, за якими змінюють вісь

• задня передача вибиває на ходу або не тримається після відпускання важеля — виробилися проточки під фіксатор;
• реверс вмикається із зусиллям, важіль закушує — на стрижні з'явилися задири й наволочення металу;
• відчутний люфт вилки на штоку та стукіт у зоні кришки коробки передач;
• сліди зношування або овальності на посадкових пояс­ках;
• викривлення стрижня після спроби ввімкнути передачу через силу чи на непрогрітому маслі.

Зношена вісь рідко виходить з ладу сама: разом із нею варто оглянути вилку заднього ходу, кульку та пружину фіксатора, а також стопорний штифт. Заміна одного елемента при виробленій парі швидко призводить до повторного вибивання передачі.

Як підібрати деталь

Коробка передач Foton 244 і Jinma 244/264 містить кілька схожих штоків: окремо для 1/2 передачі, для 3/4, для підвищеного та зниженого діапазону і окремо для заднього ходу. Зовні вони близькі, але відрізняються довжиною, розташуванням проточок під фіксатор і положенням отвору під стопор вилки. Орієнтуйтеся саме на позицію заднього ходу та звіряйте зняту деталь із новою за трьома точками: загальна довжина, крок і кількість канавок фіксатора, відстань від торця до поперечного отвору.

Позиція підходить до мінітракторів родини Foton 244 та Jinma 244/264 — на цих машинах застосовано уніфікований механізм перемикання. Для інших моделей китайських мінітракторів деталь підбирають лише після звіряння розмірів зі знятим штоком.

Встановлення

Роботу виконують зі знятою кришкою коробки передач. Перед складанням посадкові розточки і сам стрижень очищають від старого мастила та продуктів зношування, потім змащують трансмісійною оливою. Шток заводять у корпус, надівають вилку, суміщають поперечний отвір і фіксують штифтом, після чого встановлюють кульку з пружиною. Зібраний механізм перевіряють вручну: кожне положення має фіксуватися чітким клацанням, а вилка — рухатися без перекосу та заїдань.

Заміна осі заднього ходу повертає коробці чітке перемикання без переборки всього механізму. Якщо реверс на мінітракторі став примхливим, діагностику логічно починати саме з цього штока та його фіксатора.
