Муфта блокування диференціала для мототрактора

Муфта блокування диференціала мототрактора

Задні колеса мототрактора отримують тягу через диференціал, і на слабкому ґрунті саме він стає причиною втрати ходу: момент іде на колесо з гіршим зчепленням, воно буксує, а друге стоїть на місці. Ця сталева муфта жорстко з'єднує корпус диференціала з піввіссю, після чого обидві сторони обертаються синхронно, і машина продовжує рух по багнюці, ріллі, піску та на підйомі з причепом або начіпним знаряддям.

Як працює блокування

Деталь сидить на шліцах вала і переміщується вздовж них вилкою механізму вмикання. Коли рукоятку переводять у робоче положення, торцеві кулачки входять у відповідні западини, сателіти перестають прокручуватися відносно корпуса, і крутний момент подається на обидва колеса однаково. Зворотний рух виводить кулачки із зачеплення, диференціал знову працює вільно, і техніка нормально повертає без закушування трансмісії та зносу передньої осі. Саме тому блокування вмикають на короткий час, на важкій ділянці, а не тримають постійно.

Конструкція деталі

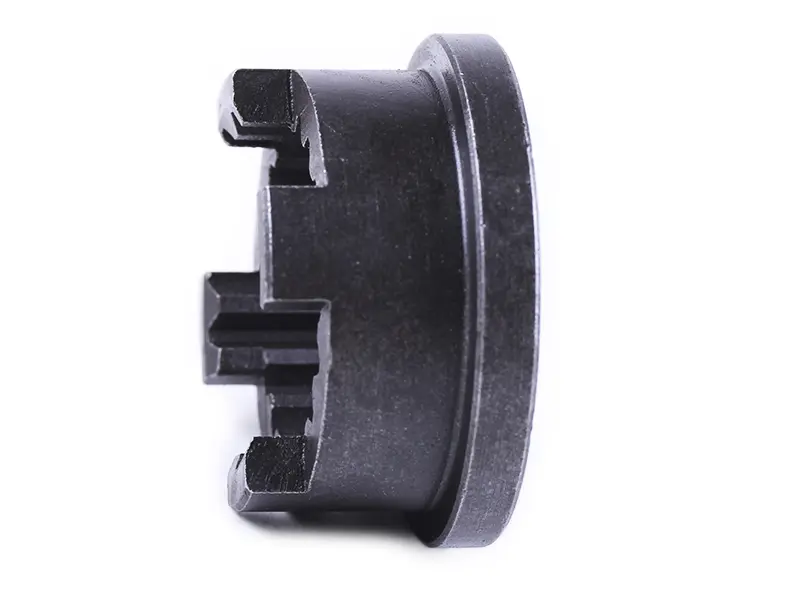

Корпус виготовлений зі сталі, обточений по зовнішньому діаметру та підсилений масивним опорним буртом з одного боку. Усередині посадкового отвору нарізані прямі шліци по всій довжині — вони передають момент і водночас служать напрямними під час вмикання. На торці розташовані виступні кулачки з прямими бічними гранями: такий профіль передає навантаження всією площею контакту, що важливо під час різкого рушання з плугом. Зовнішні поверхні мають темне захисне покриття, характерне для термообробленних деталей трансмісії.

Сумісність і підбір

Муфти цього типу встановлюють у редуктори (КПП) мототракторів Зоря, Зубр, Вепр, Кентавр, Форте, Добриня, Скаут, Файтер, ДТЗ, DW, Лідер та аналогічних машин з дизельними двигунами водяного охолодження потужністю від 12 к.с. Такі коробки багато в чому уніфіковані між брендами, тому при виборі орієнтуються не на назву техніки, а на посадкові розміри знятої деталі.

• Кількість шліців в отворі — поширені виконання на 16 і на 18 шліців; правильна муфта ходить по валу вільно, але без кутового люфту.
• Кількість і профіль торцевих кулачків — вони мають точно збігатися з відповідною половиною, інакше блокування вмикається з ударом і швидко розбиває зачеплення.
• Зовнішній діаметр і загальна ширина разом із буртом — від них залежить, чи потрапить деталь у захват вилки та чи вистачить ходу на повне вмикання.
• Стан спряженої частини — якщо на ній уже сколоті кулачки, нова муфта довго не відпрацює, і пару міняють разом.
• Хід вилки та рукоятки — перед складанням перевіряють, що механізм доводить муфту до упору й упевнено повертає в нейтральне положення.

Коли час міняти

Типові ознаки зносу — блокування вмикається не до кінця, самовільно вибиває під навантаженням, під час рушання чути тріск у редукторі. Причина зазвичай у заокруглених і сколотих кулачках або в розбитих шліцах після тривалої роботи з неповним вмиканням. Продовжувати експлуатацію невигідно: відламані кромки потрапляють у мастило й поступово добивають шестерні коробки, тому деталь міняють одразу, щойно з'явився провал у блокуванні.

Заміну виконують зі знятою кришкою редуктора: вал і посадкові шліци очищають від старого мастила та задирок, нову муфту надівають без перекосу, вручну перевіряють плавність переміщення вздовж вала й повноту зачеплення кулачків, після чого збирають механізм вмикання та доливають трансмісійне мастило до робочого рівня.
