Муфта диференціала нерухома Z-4/8 Xingtai 224/244

Муфта диференціала нерухома Z-4/8 Xingtai 224/244

Кулачкова муфта механізму блокування диференціала заднього моста для мінітракторів Xingtai (Сінтай) 224 та 244. Це нерухома половина блокування: вона сидить на шліцах і приймає зачеплення рухомої муфти, коли тракторист вмикає блокування. Півосі в цей момент жорстко з'єднуються між собою, і обидва ведучі колеса обертаються синхронно — незалежно від того, яке з них має кращий контакт із ґрунтом.

Навіщо потрібна ця деталь

Блокування диференціала — саме те, завдяки чому мінітрактор здатний працювати на розмоклому полі, у борозні та на пухкій землі. Без нього колесо, що втратило зчеплення, просто буксує, а техніка стоїть на місці з повним навантаженням на двигун. Справна кулачкова пара вмикається чітко, тримає момент під навантаженням і не вискакує на ходу. Зношені кулачки дають типову картину: блокування або не вмикається взагалі, або самочинно виходить із зачеплення з характерним тріском. Тяга зникає в найменш зручний момент, а разом із нею страждають вилка вмикання та відповідна рухома муфта.

Конструкція та розміри

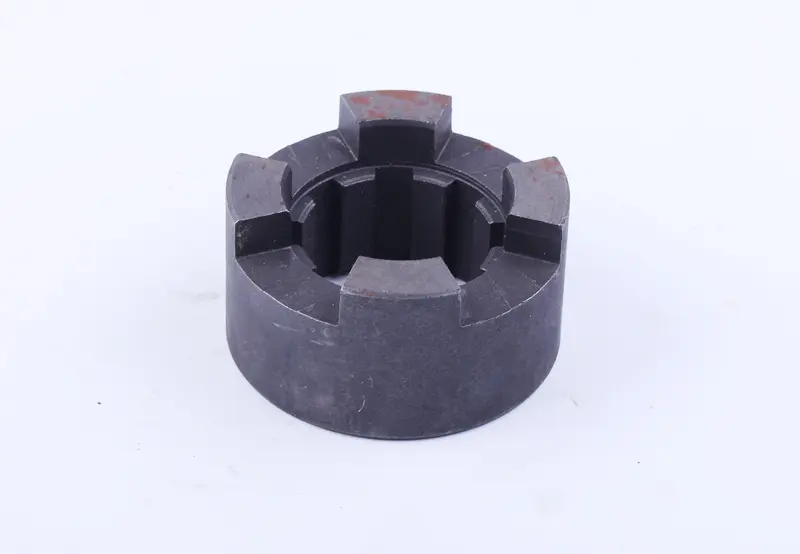

Деталь виконана як масивний сталевий циліндр із чотирма широкими кулачками на торці та шліцьовим отвором під вал. Позначення Z-4/8 читається прямо: чотири кулачки зачеплення і вісім шліців у посадковому отворі. Це два ключові параметри, за якими позицію підбирають під конкретний міст.

• Кулачки зачеплення: 4 шт.
• Шліци посадкового отвору: 8 шт.
• Зовнішній діаметр: 79 мм.
• Діаметр під шліцами: 43 мм.
• Висота: 43 мм.
• Маса: близько 855 г.
• Застосування: мінітрактори Xingtai (Сінтай) 224 та 244.

Як підібрати без помилки

Зняту деталь варто покласти поруч із новою і звірити чотири речі: кількість кулачків, кількість шліців, зовнішній діаметр і висоту. На китайських мінітракторах близьких серій трапляються виконання з іншою кількістю кулачків та іншим шліцьовим профілем, тому зовні схожі муфти не завжди взаємозамінні. Якщо стара деталь зруйнована, розміри простіше зняти штангенциркулем безпосередньо по валу та по відповідній рухомій половині: вісім шліців при діаметрі під шліцами 43 мм і зовнішній розмір 79 мм — надійний орієнтир саме для цієї пари. Висота 43 мм важлива не менше: вона визначає, на яку глибину кулачки заходять у зачеплення і чи вистачає ходу вилці.

Заміна та обслуговування

Муфту міняють, коли торці кулачків заокруглилися, з'явилися сколи та наклеп, блокування вмикається із зусиллям або вибиває під навантаженням. Оглядати варто обидві половини одразу: зі зношеним відповідним кулачком нова деталь довго не ходить — свіжі грані швидко зминаються об старі. Заразом перевіряють вилку вмикання, її вісь і тягу приводу: перекошена вилка не доводить муфту до повного зачеплення і розбиває кулачки буквально за сезон. Шліци перед встановленням очищають від старого мастила та задирів, а під час збирання моста контролюють рівень трансмісійної оливи та відсутність металевої стружки в картері. Стружка означає, що руйнувалося ще щось, і однією заміною муфти ремонт не завершиться.

Позиція потрібна під час планового ремонту заднього моста Xingtai 224/244, перебирання диференціала та відновлення блокування, яке перестало вмикатися. Тримати таку муфту в запасі має сенс тим, хто оре, культивує та возить причіп важкими ґрунтами: саме на цих режимах кулачкова пара навантажена найсильніше і зношується швидше за інші деталі механізму.
