Кришка підшипника кінцевої передачі DongFeng AMG

Кришка підшипника кінцевої передачі DongFeng AMG закриває ділянку корпусу, де розміщений підшипник. Від стану її поверхонь і кріплень залежить правильність складання з’єднання. Тріщина, перекошений фланець або пошкоджена посадка можуть завадити щільному приляганню та порушити штатне положення сполучених деталей.

Будова деталі

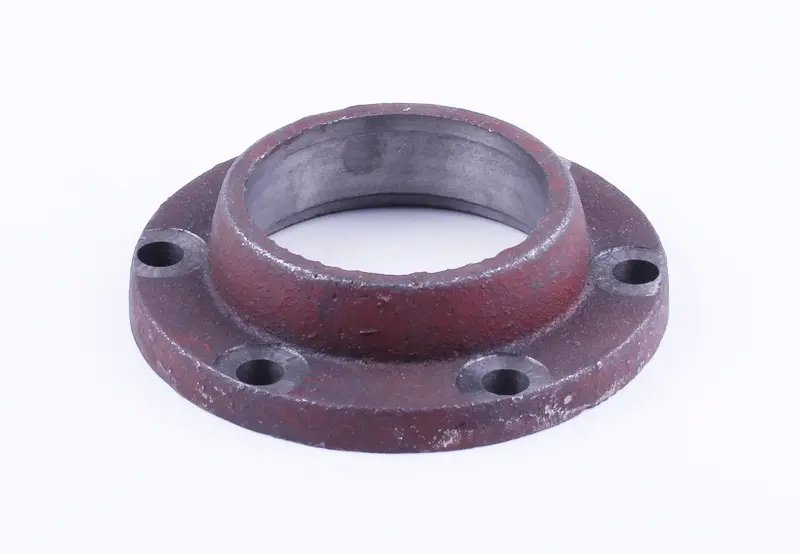

Кришка має круглий фланець з отворами для кріплення та виступну кільцеву частину навколо центрального отвору. Зовнішня поверхня бордова, всередині центрального отвору — сіра. Під час підбору враховують не лише зовнішній контур: значення мають також висота кільцевого виступу, профіль внутрішньої сторони та розміщення кріплень.

Кінцева передача передає обертання зі збільшенням крутного моменту. Під навантаженням її деталі мають зберігати передбачене конструкцією взаємне положення. Тому кришка повинна точно відповідати місцю встановлення: фланець — прилягати до корпусу, а отвори — збігатися з кріпленнями. Зовні подібна деталь з іншою глибиною посадки може не дати правильно зібрати передачу.

Ознаки пошкодження

Кришку замінюють, якщо є тріщини, відколи біля отворів, деформація фланця або пошкодження поверхонь прилягання. Перевірте, чи не розбиті отвори та чи немає слідів зміщення відносно корпусу. До таких дефектів можуть призвести удари, послаблені болти та нерівномірне затягування. Притягування перекошеної кришки кріпленнями здатне пошкодити і її, і відповідну поверхню корпусу.

Гул, люфт або масляні сліди біля стику потребують огляду передачі, проте не доводять, що причиною є саме кришка. Під час її зняття перевіряють підшипник, кріплення та ділянку корпусу, з якою вона з’єднується. Якщо тут передбачене ущільнення, оцінюють і його стан. Пошкоджений підшипник або ущільнення потребують окремого усунення несправності.

Як перевірити відповідність

• Зіставте зовнішній діаметр, товщину фланця та форму поверхні прилягання.
• Виміряйте центральний отвір, висоту й діаметри кільцевої частини.
• Перевірте кількість і діаметр кріпильних отворів, а також відстані між їхніми центрами.
• Порівняйте внутрішній профіль та уступи, від яких залежить глибина встановлення.

Для порівняння очистьте зняту кришку й робіть виміри на неушкоджених ділянках. Зношена поверхня або відколотий край можуть спотворити результат. Коли стара деталь сильно пошкоджена, звіряють також розміри відповідних поверхонь корпусу та позначення деталі в документації техніки. Помилка в посадці може залишити зазор у стику, спричинити перекіс або завадити правильному розташуванню деталей усередині.

Заміна та перевірка

До розбирання зафіксуйте орієнтацію кришки й послідовність деталей під нею. Після демонтажу приберіть бруд і залишки старого ущільнення з поверхні прилягання, не залишаючи подряпин на корпусі. Огляньте різьбу кріплень і краї посадки, усуньте задирки. Кришку встановлюють без перекосу; невідповідність розмірів не виправляють силовим стягуванням болтами.

Кріплення затягують поступово й рівномірно, дотримуючись моменту, зазначеного в документації техніки. Ущільнювальні деталі ставлять відповідно до будови з’єднання. Після складання перевіряють прилягання фланця та вільне обертання механізму в передбаченому порядку. Під час пробного запуску контролюють, чи немає сторонніх звуків і слідів масла біля стику.
