Кришка підшипника вторинного вала КПП Foton 244, ДТЗ 244, Jinma 244/264 AMG

Кришка підшипника вторинного вала КПП Foton 244, ДТЗ 244, Jinma 244/264 AMG закриває підшипниковий вузол коробки передач. Це корпусна деталь, яка прикриває місце розташування підшипника та утворює з'єднання з корпусом КПП. Під час її заміни потрібно забезпечити щільне прилягання стику й зберегти передбачене конструкцією розташування деталей біля кінця вала.

Будова та ознаки пошкодження

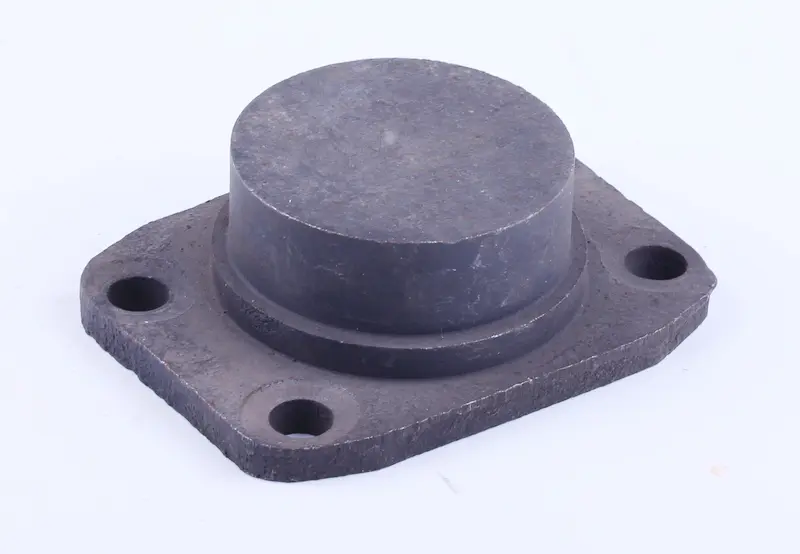

Кришка має циліндричний виступ із закритим торцем і плаский фланець із кріпильними отворами. Для встановлення мають значення як контур фланця, так і глибина внутрішньої порожнини. Навіть коли отвори збігаються, кришка повинна ставати на місце без упору у вал чи інші деталі всередині коробки. Притягувати її силою, щоб прибрати зазор між поверхнями, не можна.

Кришку замінюють за наявності тріщин, відколів на фланці, пошкоджень біля отворів або викривлення поверхні прилягання. Причиною бувають удари, нерівномірне затягування чи необережне знімання. Якщо на стику з'явилося мастило, огляньте і кришку, і ущільнення. Підтікання саме по собі не доводить пошкодження кришки: за цілої та рівної поверхні причина може полягати в ущільнювальному з'єднанні.

Як перевірити відповідність

Порівняйте нову деталь зі знятою кришкою та місцем її встановлення на коробці. Перевірте форму фланця, діаметри отворів, відстані між їхніми центрами, висоту циліндричної частини й внутрішню глибину. З боку прилягання звірте опорну поверхню, уступи та спосіб ущільнення. Самого збігу зовнішньої форми недостатньо: відмінність посадочної частини може завадити правильному складанню.

Також зіставте товщину фланця й довжину болтів. Кріплення має стягувати стик, не впираючись у дно різьбових отворів. Якщо конструкція передбачає прокладку, регулювальні прокладки або інші проміжні деталі, врахуйте їхній порядок і товщину за документацією КПП. Довільна зміна такого пакета може вплинути на зазори. Коли стара кришка зігнута або тріснула, не використовуйте пошкоджену ділянку як єдиний орієнтир: перевіряйте геометрію також за корпусом коробки.

Особливості заміни

Зупиніть і зафіксуйте техніку, очистьте місце навколо кришки. До розбирання врахуйте, чи розташований стик нижче рівня мастила. Після зняття приберіть залишки ущільнення, не дряпаючи поверхню корпусу та не допускаючи потрапляння бруду всередину. Перевірте стан болтів, різьби, доступної частини підшипника й ділянки навколо його посадки. Якщо вал має люфт або коробка шумить, підшипник потребує окремої перевірки: нова кришка не усуває його зношення.

Відновлюйте ущільнення способом, передбаченим для конкретної коробки передач. Кришку ставте рівно, без перекосу, перевіривши вільне прилягання до затягування. Болти підтягуйте поступово й рівномірно, дотримуючись моменту з документації техніки. Надмірне зусилля при невідповідній посадці може пошкодити фланець або різьбу корпусу. Якщо мастило зливали, після складання відновіть його рівень. Після пробної роботи огляньте стик на підтікання та перевірте, чи не з'явилися сторонні звуки.
