Кришка підшипника ВВП Jinma 404 AMG

Кришка підшипника ВВП Jinma 404 AMG призначена для місця встановлення підшипника вала відбору потужності. Через ВВП трактор передає обертання під’єднаному обладнанню, а кришка закриває підшипникову порожнину з боку виходу вала. Для правильного складання потрібні цілий фланець і справні поверхні прилягання. Тріщину або деформацію кришки неможливо усунути сильнішим затягуванням болтів.

Що звірити під час підбору

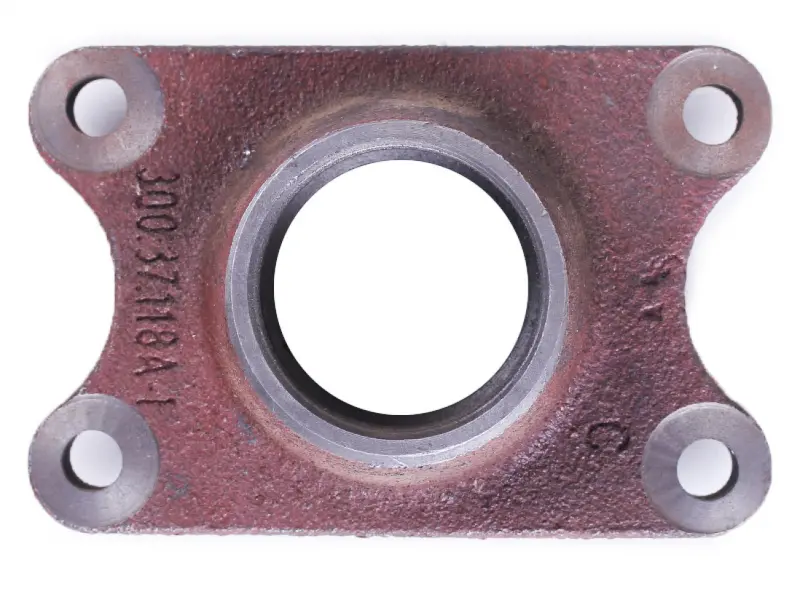

Кришка має чотири кріпильні отвори в кутах фланця та круглий центральний отвір зі ступінчастою внутрішньою поверхнею. Бічні краї фланця увігнуті. Така форма допомагає порівняти деталь зі знятою, проте для встановлення потрібен збіг розмірів кріплення й посадкових поверхонь. Самого подібного контуру недостатньо.

Виміряйте відстані між центрами кріпильних отворів, діаметр цих отворів, товщину фланця та розміри центрального отвору. Зверніть увагу на глибину внутрішніх ступенів і на бік, який прилягає до корпусу: виступи та заглиблення мають відповідати знятому зразку. Якщо кріплення збігається, але посадкова глибина відрізняється, кришка може не стати на місце або порушити положення сполучених деталей.

Ознаки пошкодження

Кришку замінюють, коли на ній є тріщини, відколи біля кріпильних отворів, деформований фланець чи пошкоджені посадкові поверхні. Типові причини таких дефектів — удар, послаблені болти та затягування з перекосом. Сліди зміщення навколо кріплення також потребують уваги: варто перевірити, чи не пошкоджено відповідні ділянки корпусу та чи може фланець прилягати рівномірно.

Підтікання оливи, шум або люфт вала є приводом оглянути підшипникове з’єднання, а не однозначною підставою міняти кришку. Після розбирання перевіряють підшипник, поверхні вала та ущільнення, передбачені конструкцією. Зношене ущільнення або несправний підшипник потребують окремого усунення причини несправності. Нова кришка сама по собі не прибере люфт, який виник через знос сусідніх деталей.

Підготовка та монтаж

Перед розбиранням глушать двигун, вимикають привод ВВП і унеможливлюють випадковий запуск. Під’єднане обладнання від’єднують, щоб зняти навантаження з вала. Положення кришки та послідовність розташування сполучених деталей запам’ятовують або фіксують. Порядок доступу до підшипника обирають відповідно до будови механізму, не намагаючись зняти кришку силою, якщо її утримують інші деталі.

Поверхню корпусу очищають від бруду та залишків старого ущільнення. Під час очищення не можна залишати подряпини й задирки на ділянці прилягання. Перевіряють різьбу та стан кріпильних отворів. Прокладку, ущільнення чи герметик використовують відповідно до будови з’єднання: довільне збільшення товщини ущільнювального шару може змінити посадку.

Кришку встановлюють рівно, без перекосу. Якщо вона не сідає на місце, перевіряють суміщення й посадкові розміри, а не притягують її болтами через опір. Кріплення затягують поступово, навхрест, дотримуючись моменту затягування для цього з’єднання. Такий порядок допомагає рівномірно притиснути фланець до корпусу.

Після складання перевіряють, чи немає заїдання вала, чи щільний стик і чи належно закріплена кришка. Невідповідна посадка або надмірне затягування можуть спричинити тріщини, підтікання та порушення роботи підшипникового з’єднання. Остаточну перевірку виконують із встановленими захисними деталями, не наближаючись до обертового вала.
