Кришка підшипника вала кінцевої передачі Xingtai 120/220 AMG

Кришка підшипника вала кінцевої передачі Xingtai 120/220 AMG закриває підшипникову порожнину в місці встановлення вала. Вона захищає закриту ділянку від забруднень, а разом із передбаченим ущільненням забезпечує щільне з’єднання з корпусом. Таку деталь замінюють, коли пошкоджена стара кришка, порушене її прилягання або деформовані ділянки кріплення.

Будова та ознаки пошкодження

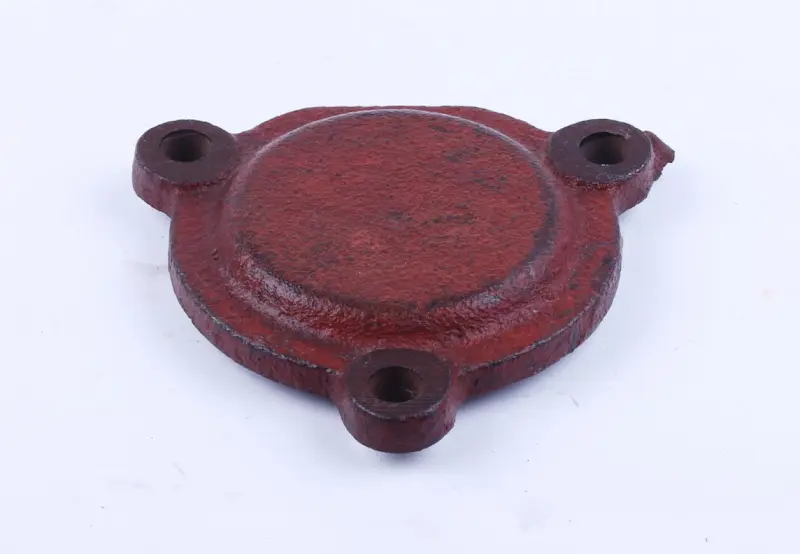

Кришка має округлий корпус із піднятою центральною частиною та три виступні кріпильні вушка з наскрізними отворами. Зовнішня поверхня пофарбована в червоний колір. Вушка задають розташування точок кріплення до корпусу. Під час порівняння зі знятою деталлю враховуйте також профіль середньої частини: однаковий зовнішній обрис ще не означає, що кришка правильно сяде на місце.

Приводом для заміни є тріщини, відколотий край прилягання, зламане вушко або викривлення, через яке деталь притискається нерівномірно. До таких пошкоджень можуть призвести удар, перекіс під час затягування чи спроба стягнути болтами кришку з невідповідною посадкою. Якщо на стику з’являється олива, перевірте ущільнення та прилеглі поверхні. Підтікання не завжди вимагає заміни самої кришки.

Як перевірити відповідність

Зіставте зовнішній контур, положення трьох отворів і відстані між їхніми центрами. Далі звірте діаметри отворів, товщину кріпильних вушок, форму з боку прилягання та глибину внутрішньої порожнини. Якщо стара деталь має посадочні виступи або заглиблення, перевірте їхню відповідність. Кришка повинна встановлюватися без перекосу й не заважати сусіднім деталям, тому підбір лише за кількістю отворів може призвести до помилки.

Зверніть увагу на спосіб ущільнення стику та стан болтів. Прокладку чи ущільнювальне кільце, якщо вони передбачені конструкцією, добирайте за місцем встановлення та знятим зразком. Не змінюйте довільно товщину прокладки: у деяких з’єднаннях вона впливає на взаємне положення деталей. Перевірте довжину кріплення — надто довгий болт може впертися в дно отвору, а закороткий не матиме достатнього зачеплення різьби.

Заміна та перевірка

Спочатку очистьте корпус навколо кришки, щоб під час знімання бруд не потрапив усередину. Послаблюйте кріплення поступово та підтримуйте деталь. Не роз’єднуйте стик ударами по викрутці, вставленій між прилеглими поверхнями: подряпини й забоїни можуть спричинити витік оливи. Після демонтажу приберіть залишки ущільнення, огляньте край корпусу, різьбові отвори та доступну частину підшипника. Помітний люфт, заїдання чи пошкодження підшипника потребують окремого усунення — нова кришка цих несправностей не виправить.

Прикладіть заміну до корпусу й переконайтеся, що вона прилягає рівномірно без силового притискання. Спочатку вкрутіть болти від руки, потім затягуйте їх поступово, чергуючи точки кріплення. Момент затягування визначайте за документацією техніки, а герметик використовуйте лише за передбаченим способом складання. Після встановлення перевірте герметичність стику та відсутність заїдання під час перевірки механізму. Якщо кришка не сідає на місце, надмірне затягування може зламати вушко або пошкодити різьбу, тому спочатку з’ясуйте причину невідповідності.
