Кришка підшипника 6305N КПП Jinma 200/204/240/244 AMG

Кришка підшипника 6305N для коробки перемикання передач Jinma 200/204/240/244 закриває місце розташування підшипника в корпусі КПП. Вона захищає закриту порожнину від забруднень і разом з ущільненням, передбаченим конструкцією, допомагає утримувати оливу всередині. Під час заміни має значення не лише збіг кріплень, а й щільне прилягання до корпусу: негерметичний стик може пропускати оливу навіть тоді, коли сам підшипник справний.

Будова деталі

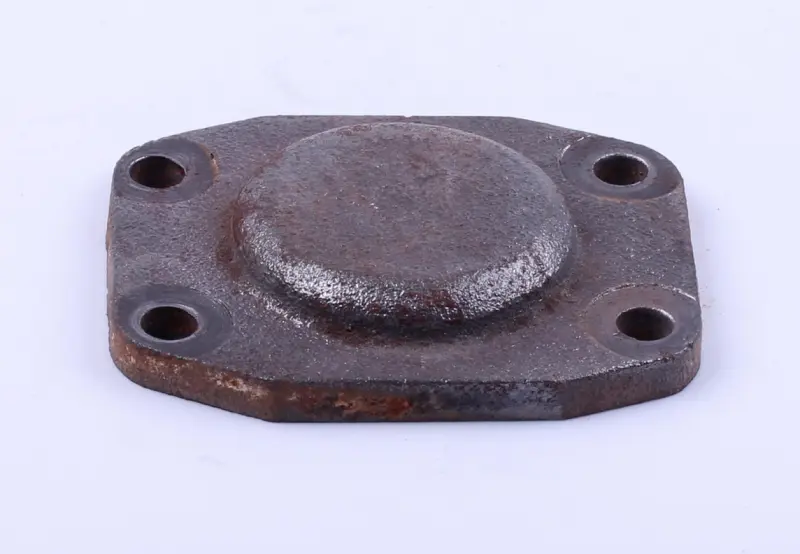

Кришка має фланець із заокругленими кутами та чотирма кріпильними отворами. Посередині розташований круглий виступ із глухою зовнішньою поверхнею. Під час порівняння зі знятою деталлю перевіряють і контур фланця, і центральну частину. Отвори мають точно збігатися з місцями кріплення на корпусі, а внутрішня форма — відповідати простору за кришкою та розташуванню підшипника.

Причини заміни

Тріщина, відкол біля отвору, викривлений фланець або пошкоджена поверхня прилягання — підстави для заміни кришки. До таких дефектів можуть призвести удар, перекіс під час складання чи нерівномірне затягування болтів. Якщо на стику з’являється олива, спершу з’ясовують причину: текти може через зношене ущільнення, послаблені кріплення або дефект корпусу. Шум у коробці сам по собі не доводить несправність кришки; підшипник потребує окремої перевірки.

Як перевірити відповідність

Враховуйте позначення підшипника 6305N і зіставляйте кришку зі знятою деталлю вашої КПП. Позначення підшипника не визначає всіх розмірів фланця та кріплення. Порівняйте зовнішній контур, відстані між чотирма отворами та їхній діаметр, товщину фланця, розміри круглого виступу й профіль зі зворотного боку. Окремо перевірте ділянки, що прилягають до корпусу або розташовані поблизу підшипника.

Зверніть увагу на спосіб ущільнення у вашій коробці. Якщо між корпусом і кришкою встановлена прокладка, її форма та отвори мають відповідати стику, а товщина — вимогам складання. Довільно товстіше ущільнення може змінити положення кришки відносно сусідніх деталей. Не намагайтеся усунути розбіжність отворів силовим затягуванням болтів: це спричиняє перекіс і створює ризик пошкодження фланця або різьби в корпусі.

На що зважати під час монтажу

Спочатку очистьте місце навколо кришки та підготуйтеся до можливого витікання оливи після її зняття. Приберіть залишки старого ущільнення, зберігаючи поверхню прилягання без подряпин і не допускаючи потрапляння бруду в коробку. Огляньте корпус біля кріплень, болти й доступну частину підшипника. Пошкоджене ущільнення потрібно замінити, а спосіб герметизації обрати відповідно до конструкції КПП. Надлишок герметика не повинен потрапляти всередину.

Правильно підібрана кришка стає на місце без примусового стягування болтами. Спершу наживіть усі кріплення, потім затягуйте їх поступово навхрест із моментом, указаним у документації техніки. Після складання перевірте рівень оливи та герметичність стику. Невідповідний внутрішній профіль або перекіс можуть спричинити контакт із деталями всередині коробки, пошкодження кріплень і втрату оливи. Тому посадку кришки перевіряють до початку роботи техніки.
