Кришка корпусу КПП під кулісу Jinma 200/204/240/244 AMG

Кришка корпусу КПП під кулісу Jinma 200/204/240/244 AMG закриває отвір коробки передач у місці встановлення механізму перемикання. Вона слугує основою для його розміщення та з’єднується з корпусом КПП. Відповідність посадкових місць потрібна для правильного положення куліси: навіть за однакового контуру основи відмінності в отворах або виступах можуть завадити складанню.

Будова та причини заміни

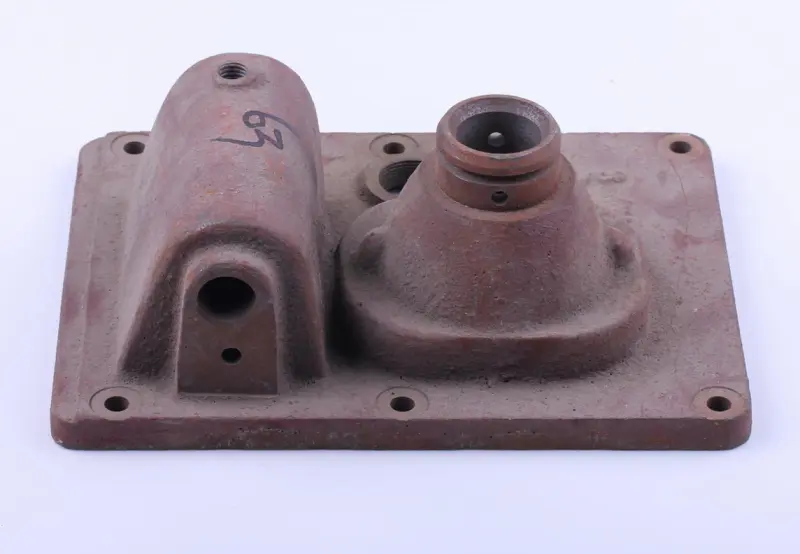

Основа кришки прямокутна, з отворами для кріплення по периметру. Над нею розташовані округла горловина з центральним отвором і видовжений виступ з отворами. Під час підбору враховуйте форму, висоту й взаємне розташування цих частин. Саме геометрія з’єднань визначає, чи вдасться встановити механізм перемикання без перероблення його кріплень.

Деталь потребує заміни, якщо має тріщини, пошкоджені місця кріплення, деформовану площину прилягання або зношені посадкові поверхні. Сліди оливи на стику та люфт у місці встановлення куліси — привід перевірити кришку, але не достатня підстава одразу її міняти. Причиною витоку може бути ущільнення, а зайвого руху важеля — зношення деталей самої куліси. Спочатку варто визначити, де саме виник дефект.

Як перевірити відповідність

Покладіть зняту й нову кришки в однаковому положенні відносно коробки передач. Зіставте довжину та ширину основи, схему кріплення й відстані між центрами отворів. Перевірте діаметр і розташування горловини, бокові отвори та різьбові ділянки. Вони мають відповідати деталям механізму, які переноситимуться під час ремонту.

Огляньте також нижній бік: форму внутрішніх порожнин, їхню глибину та поверхні сполучення з механізмом перемикання. Збіг кріпильних отворів ще не означає, що кришка правильно працюватиме зі встановленою кулісою. Невідповідна висота посадки або зміщений отвір можуть обмежити хід механізму, спричинити перекіс чи залишити зазор на стику з корпусом. Болти не повинні використовуватися для примусового суміщення деталей.

Заміна та контроль складання

Перед зняттям приберіть бруд навколо кришки, щоб він не потрапив усередину КПП. Запам’ятайте або позначте положення деталей куліси та порядок їх розбирання. Після демонтажу обережно очистьте площину прилягання від залишків ущільнення, не залишаючи подряпин. Перевірте стан різьби та кріплення: пошкодження в цих місцях заважають рівномірно притиснути кришку.

Разом із нею огляньте сполучені втулки, фіксатори й ущільнення, якщо вони передбачені конструкцією. Зношення цих деталей може залишити люфт або витік оливи навіть після встановлення нової кришки. Переносьте механізм у тому самому положенні, дотримуючись послідовності складання. Для стику застосовуйте спосіб ущільнення, передбачений конструкцією коробки, а не намагайтеся прибрати перекіс надмірним шаром герметика.

Правильно підібрана кришка стає на місце без примусового стягування болтами. Затягуйте кріплення рівномірно, керуючись вимогами посібника до техніки. Після складання на заглушеному двигуні перевірте переміщення важеля та вмикання передач без заклинювання. Після пробної роботи огляньте з’єднання з корпусом: на стику не повинні з’являтися свіжі сліди оливи.
