Кришка основної коробки передач Xingtai 120/220 AMG

Кришка основної коробки передач Xingtai 120/220 AMG закриває отвір корпусу КПП та з'єднується з його привалювальною поверхнею. Її замінюють під час ремонту, коли тріщина, деформація чи пошкоджене кріплення заважають щільно скласти корпус. Справна кришка разом з ущільненням стику допомагає утримувати оливу всередині коробки та захищає її внутрішній простір від забруднення.

Будова та ознаки пошкодження

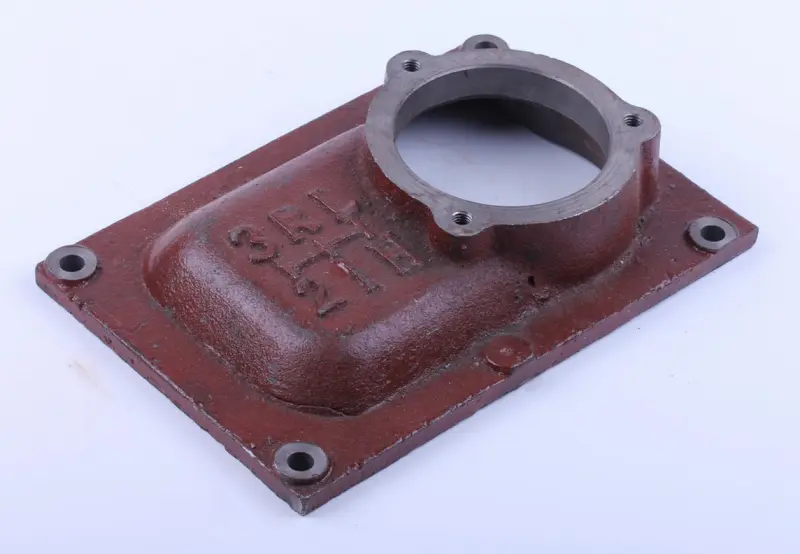

Основа кришки прямокутна, з отворами для кріплення по краях. Корпус має опуклу частину та великий круглий отвір із піднятим фланцем. Навколо нього розташовані виступи з різьбовими отворами. Під час підбору потрібно врахувати не лише загальний контур, а й усі місця з'єднання з корпусом коробки та деталями, що приєднуються до фланця.

Кришку перевіряють на тріщини, відколи біля отворів, зірвану різьбу та викривлення площини прилягання. Причиною пошкодження може стати удар, надмірне затягування болтів або складання з перекосом. Якщо на стику з'явилася олива, спочатку визначте місце витоку: причиною буває ущільнення чи дефект поверхні корпусу. Заміна цілої кришки без усунення цієї причини не розв'яже проблему.

Як перевірити відповідність

Зіставте нову деталь зі знятою: перевірте форму основи, розташування кріпильних отворів і відстані між їхніми центрами. Для круглого отвору мають збігатися діаметр, положення, висота фланця та розміщення виступів. Окремо звірте параметри різьби. Внутрішній профіль також має значення, адже після встановлення кришка не повинна торкатися деталей механізму під нею.

Переконайтеся, що приєднувані деталі стають на свої місця, ущільнювальні поверхні збігаються, а штатні болти підходять до кріплень. Під час розбирання збережіть порядок розташування болтів і супутніх деталей — це полегшить складання. Якщо кришка не сідає на корпус без зусилля, з'ясуйте причину. Стягування болтами за наявності зазору може зламати виступ або пошкодити різьбу.

Заміна та контроль після складання

Очистьте корпус навколо кришки до розбирання, щоб бруд не потрапив усередину КПП. Унеможливте запуск і рух техніки, підготуйте рівень оливи відповідно до порядку обслуговування коробки. Після зняття обережно приберіть залишки старого ущільнення з обох поверхонь. Не залишайте на них задирок, які заважатимуть щільному приляганню.

Огляньте поверхню корпусу, стан різьби й болтів, а також кріплення деталей на круглому фланці. Пошкоджене ущільнення стику замініть; спосіб ущільнення обирайте відповідно до конструкції КПП. Товстий шар герметика не усуває викривлення або невідповідність кришки. Спочатку посадіть її на місце та наживіть усі болти, потім затягуйте кріплення рівномірно за кілька проходів. Момент затягування беріть із документації техніки.

Після встановлення перевірте прилягання по всьому периметру, надійність приєднаних деталей і відсутність перешкод для роботи механізму. Якщо оливу зливали, відновіть її рівень за вимогами обслуговування коробки. Під час першої перевірки роботи огляньте стик на свіжі сліди витоку. Помилка в підборі або перекіс під час монтажу можуть спричинити втрату оливи, пошкодження кріплень і потребу знову розбирати з'єднання.
