Кришка КПП права для вилки підключення переднього моста Jinma 404 AMG

Права кришка КПП Jinma 404 AMG призначена для місця встановлення вилки підключення переднього моста. Вона закриває відповідний отвір у корпусі коробки передач і належить до механізму вмикання приводу переднього моста. Під час добору має значення не лише зовнішня форма: отвори та внутрішні виступи повинні збігатися зі знятою деталлю, щоб після складання механізм міг рухатися без заїдання.

Будова та підстави для заміни

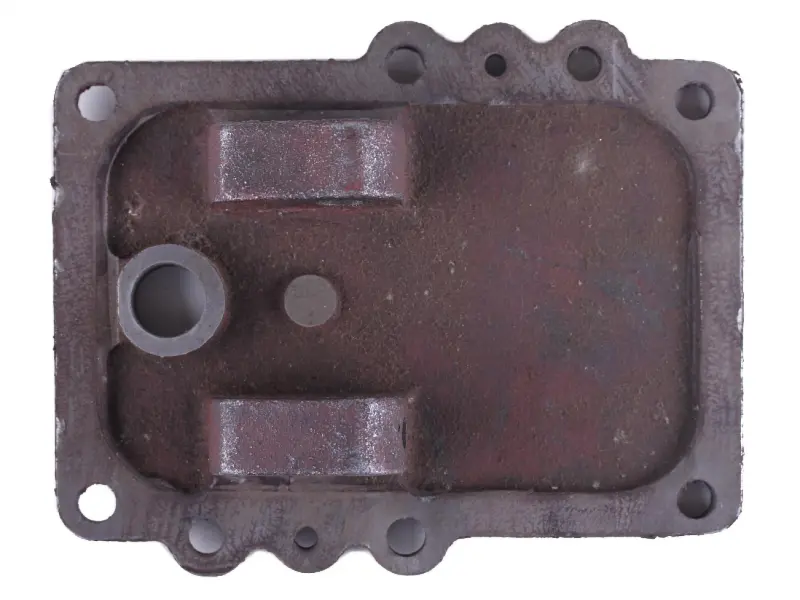

Кришка має прямокутний контур із заокругленими кутами, отвори для кріплення по периметру та виступні ділянки фланця. Усередині є два виразні виступи й круглий отвір з обідком, що виступає над поверхнею. За цими ознаками зручно порівнювати її з демонтованою кришкою. Площина прилягання до корпуса має сідати щільно, без перекосу та місцевих зазорів.

Деталь потребує заміни за наявності тріщин, відколів біля кріплень, деформації площини прилягання або пошкоджених отворів. Якщо вздовж стику з’являється мастило, перевірте також ущільнення та затягування кріплень: сама кришка може залишатися справною. Заїдання під час підключення моста — привід оглянути її сполучення з механізмом. Нова кришка сама по собі не усуне зношення вилки чи несправність її приводу.

Як перевірити відповідність

Зіставте правобічне розташування, обриси фланця, кількість і розміщення кріпильних отворів. Окремо порівняйте відстані від круглого отвору до країв, положення та висоту внутрішніх виступів, глибину порожнини. Обидві деталі розташуйте однаково, повернувши до себе стороною прилягання до корпуса. Однакові зовнішні обриси ще не означають, що всередині залишиться потрібне місце для встановлення та переміщення вилки.

На старій кришці перевірте ділянки контакту з рухомими деталями, стан отворів і сліди попереднього припасування. Огляньте також деталі, що з нею сполучаються. Якщо знята кришка деформована або вже перероблялася, звірте кріплення безпосередньо з корпусом КПП. Справна відповідна деталь має ставати на місце без розточування отворів і без стягування болтами поверхонь, які не збігаються.

На що зважати під час монтажу

Спочатку очистьте корпус навколо кришки та унеможливте випадковий запуск техніки. Врахуйте, що після відкривання корпуса може витікати мастило. Запам’ятайте або позначте положення деталей приводу, які доведеться від’єднати. Демонтувавши кришку, обережно видаліть залишки попереднього ущільнення, не дряпаючи площини прилягання та не допускаючи потрапляння бруду всередину коробки. Перевірте різьбу кріплень, вилку й доступні місця сполучення її приводу.

Для складання застосуйте ущільнення, передбачене конструкцією з’єднання. Встановіть кришку так, щоб деталі механізму правильно увійшли в зачеплення. Кріплення затягуйте рівномірно, дотримуючись зусилля з документації техніки; опір під час посадки не долайте болтами. Після монтажу перевірте хід керування підключенням моста та відсутність підтікання на стику. Невідповідна кришка або перекіс можуть спричинити втрату мастила, заїдання механізму й пошкодження кріплень.
