Кришка КПП під вторинний вал ліва для мототрактора AMG

Ліва кришка КПП під вторинний вал призначена для мототрактора. Вона закриває ділянку корпусу коробки передач біля вторинного вала та сполучається з деталями, розташованими в цій зоні. Вторинний вал передає обертання від коробки до наступних механізмів трансмісії, тому під час ремонту важливо перевіряти й стан прилеглої кришки. Позначення виробу — AMG.

Будова та причини заміни

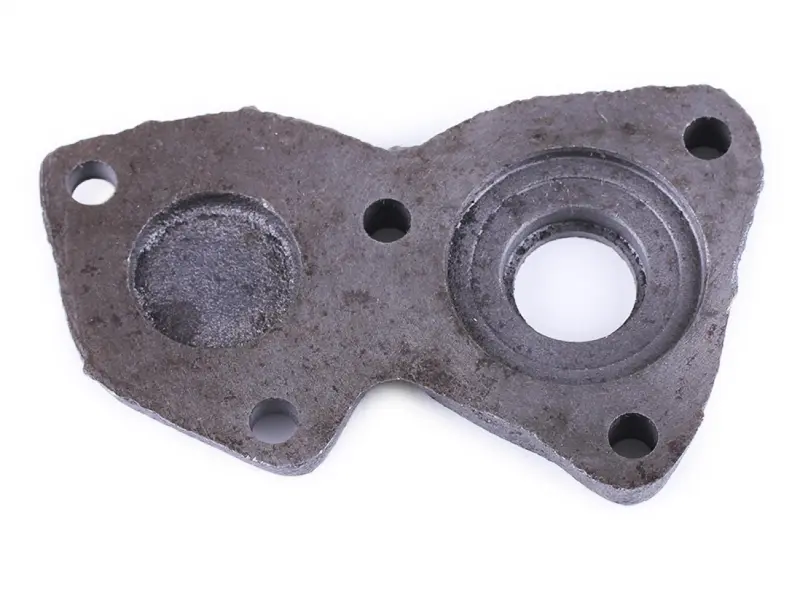

Кришка має фігурний контур із двома заокругленими частинами. В одній виконано великий наскрізний отвір із кільцевими уступами навколо нього, в іншій — кругле глухе заглиблення. Передбачено п’ять кріпильних отворів. Для встановлення мають збігатися не лише обриси деталі, а й розташування кріплень, глибина заглиблень та профіль посадкових поверхонь. Від цих ознак залежить правильне прилягання до корпусу й узгодженість із сусідніми деталями.

Кришку міняють у разі тріщин, відколів біля кріплень, пошкодження посадкових поверхонь або викривлення площини прилягання. До таких дефектів можуть призвести удар, перекіс під час складання чи надмірне затягування болтів. Якщо на стику з’являється олива, спочатку перевіряють і кришку, і ущільнення з’єднання. Самі по собі сліди підтікання ще не означають, що пошкоджена саме кришка: заміна справної деталі не усуне проблему з ущільненням.

Як перевірити відповідність

Зіставте нову та зняту кришки за стороною встановлення, зовнішнім контуром і положенням усіх п’яти кріпильних отворів. Виміряйте міжцентрові відстані, діаметр основного наскрізного отвору та розміри кільцевих посадок. Також звірте товщину фланця, глибину глухого заглиблення й розташування уступів відносно площини стику. Навіть коли болти проходять у свої отвори, внутрішній профіль кришки може не відповідати коробці.

Для порівняння покладіть обидві деталі однаковим боком, повернувши до себе поверхні, що прилягають до корпусу. Перевірте ділянки, які залишають простір для внутрішніх частин механізму. Зміщений отвір або невідповідна глибина можуть спричинити упирання, перекіс і негерметичність з’єднання. Підбирайте кришку за будовою своєї КПП та демонтованим зразком: сама назва мототрактора не замінює перевірки геометрії.

Що врахувати під час монтажу

Очистьте корпус навколо кришки ще до її зняття. Якщо через відкрите з’єднання може витекти олива, підготуйте ємність для її збирання. Зафіксуйте положення кришки та кріплень, щоб правильно відтворити складання. Знявши деталь, обережно приберіть залишки старого ущільнення, не дряпаючи площину стику й не залишаючи бруду всередині коробки. Огляньте прилеглу поверхню корпусу, різьби та доступні частини біля вторинного вала. Пошкоджене ущільнення стику замініть; доки є доступ, перевірте також сусідні підшипники й ущільнення вала.

Установлюйте кришку без перекосу та спроб притягнути її болтами через опір. Якщо між нею й корпусом залишається проміжок, спочатку знайдіть причину. Кріплення затягуйте поступово й рівномірно, дотримуючись вимог до конкретної коробки передач. Після складання відновіть рівень оливи, якщо її зливали, та перевірте герметичність стику. Новий шум або утруднене обертання після ремонту — привід повторно перевірити посадку кришки та правильність складання.
