Кришка корпусу КПП передня Xingtai 120/220 AMG

Передня кришка корпусу КПП Xingtai 120/220 AMG призначена для ремонту передньої частини коробки перемикання передач. Вона закриває відповідну ділянку корпусу, а стан її площини прилягання та центрального отвору має значення для правильного складання. Кришку замінюють за наявності тріщин, деформації фланця, пошкоджень кріпильних отворів або зношення посадкових поверхонь.

Будова та причини заміни

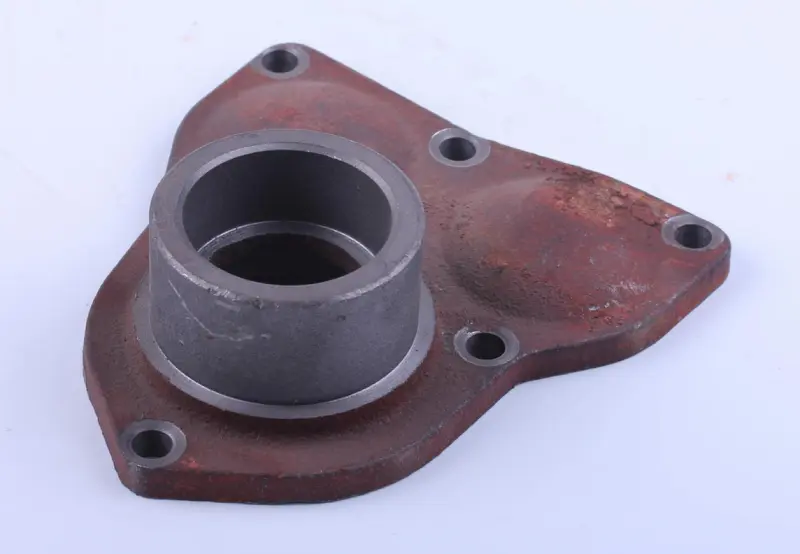

Деталь має фланець складної форми з п’ятьма отворами для кріплення. Посередині розташований циліндричний виступ із наскрізним отвором та внутрішнім уступом. Під час добору враховують не лише зовнішній контур, а й розташування та висоту центральної частини. Усі поверхні сполучення мають відповідати корпусу й деталям, що прилягають до кришки.

Оглянути кришку варто, якщо біля стику з’явилися сліди оливи, навколо кріплень утворилися тріщини або після розбирання залишилися відколи. Саме підтікання ще не доводить несправність кришки: перевірки потребують також ущільнення та затягування кріплень. Проте викривлена площина чи пошкоджена посадкова поверхня можуть спричиняти повторну течу навіть після заміни ущільнення.

Як перевірити відповідність

Для порівняння очистьте зняту кришку від бруду, оливи та залишків ущільнення. Позначення техніки звужує пошук, але остаточний вибір роблять за розмірами й формою деталі. Збіг кількох кріпильних отворів недостатній: інша глибина центральної частини або зміщений отвір можуть завадити складанню та порушити положення суміжних деталей.

• Зіставте контур фланця, кількість і діаметр кріпильних отворів, відстані між їхніми центрами.
• Перевірте діаметр центрального отвору, глибину внутрішнього уступу та висоту циліндричного виступу.
• Порівняйте товщину фланця, площину прилягання й розташування посадкових поверхонь.
• Переконайтеся, що довжина кріплень відповідає з’єднанню: болти не повинні впиратися в дно різьбових отворів корпусу.

На що зважати під час заміни

Спочатку очистьте ділянку навколо кришки, підготуйте доступ і подбайте, щоб олива не витікала через відкриту частину корпусу. Зафіксуйте положення старої деталі та кріплень. Знімайте кришку обережно, без ударів по посадкових поверхнях і грубого підважування в місці стику. Подряпини та відколи на корпусі ускладнять герметичне з’єднання з новою кришкою.

Після зняття приберіть залишки старого ущільнення, огляньте площину корпусу, різьби та краї отворів. Перевірте ущільнення стику й доступні суміжні деталі: задири, сліди перекосу та люфт потребують уваги до складання. Пошкоджені ущільнення замінюють. Спосіб ущільнення має відповідати будові з’єднання; надлишок герметика не повинен потрапляти всередину коробки.

Прикладіть кришку до корпусу та переконайтеся, що вона сідає без примусу. Спершу наживіть усі кріплення, потім затягуйте їх поступово й рівномірно з моментом, наведеним у посібнику до техніки. Не намагайтеся дотягнути болтами кришку, яка впирається або стоїть навскіс: це може пошкодити фланець. Після складання перевірте рівень оливи, герметичність стику та відсутність сторонніх звуків під час пробної роботи. Помилка в доборі може спричинити витік оливи й пошкодження деталей у місці сполучення.
