Кришка корпусу КПП Xingtai 24B, Shifeng 244, Taishan 24 AMG

Кришка корпусу КПП Xingtai 24B, Shifeng 244, Taishan 24 AMG закриває отвір у корпусі коробки передач та утворює з ним рознімне з’єднання. Справна поверхня прилягання разом із належним ущільненням утримує оливу й перешкоджає потраплянню бруду всередину. Кришку замінюють, коли тріщини, деформація або пошкодження кріплень заважають щільно зібрати корпус.

Будова та позначення

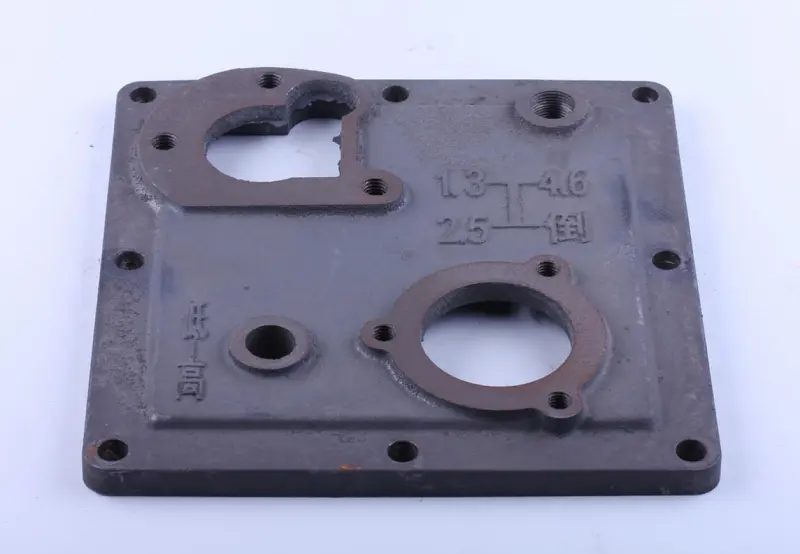

Кришка має прямокутний контур із заокругленими кутами та кріпильні отвори по периметру. На площині є виступні майданчики з круглим і фігурним отворами. Довкола них розташовані отвори для кріплення, зокрема різьбові; окремо виконані менші круглі отвори. Для підбору потрібно звіряти взаємне розташування всіх цих ділянок, адже однаковий зовнішній контур ще не означає, що приєднувальні місця збігаються.

На поверхні нанесено схему з цифрами 1, 3, 4, 6, 2, 5 та знаком «倒». Позначення можна використати для порівняння зі знятою кришкою, але вони не замінюють перевірки геометрії. Отвори, майданчики та поверхні прилягання мають відповідати корпусу й деталям, які встановлюють на кришку, без додаткового доопрацювання.

Ознаки пошкодження

Кришку варто оглянути, якщо вздовж стику з’являється олива, біля кріплень утворилися тріщини, на краях є відколи або різьба перестала утримувати болти. Саме підтікання ще не є підставою замінювати кришку: спочатку перевіряють ущільнення, чистоту площин і затягування кріплень. Нова деталь потрібна, коли причина негерметичності чи ненадійного кріплення полягає в пошкодженні самої кришки.

Як перевірити відповідність

• Порівняйте зовнішню форму, довжину й ширину, кількість кріпильних отворів та відстані між їхніми центрами.
• Звірте розміри круглого й фігурного отворів, їхнє розташування відносно країв і кріплень.
• Перевірте висоту виступних майданчиків, розташування різьбових отворів та параметри різьби під деталі, що встановлюються на них.
• Огляньте зворотний бік, профіль поверхні прилягання та місця сполучення з механізмами коробки.

Для точного порівняння очистьте зняту кришку від залишків ущільнення: вони можуть приховувати відколи й заважати вимірюванню. Кріплення має збігатися без зміщення деталі та розточування отворів. Якщо кришку доводиться примусово підтягувати болтами, можна пошкодити корпус, зірвати різьбу або порушити положення пов’язаних із нею механізмів.

Заміна та перевірка стику

Очистьте ділянку навколо кришки й підготуйте коробку до розбирання за настановою до техніки, щоб уникнути неконтрольованого витікання оливи. Зафіксуйте розташування деталей і кріплень, які потрібно зняти. Після демонтажу обережно видаліть старе ущільнення: не дряпайте площину прилягання та не допускайте потрапляння його залишків усередину коробки. Огляньте відповідну поверхню корпусу, різьбу й деталі, що кріпляться до кришки.

Ущільнення стику відновлюють способом, передбаченим конструкцією коробки. Кришка повинна сідати на місце рівно, без перекосу та стягування із зусиллям. Болти затягують поступово й рівномірно, дотримуючись моменту з настанови до техніки. Після складання перевірте роботу пов’язаних із кришкою органів керування, рівень оливи та герметичність з’єднання.
