Кришка корпусу КПП DongFeng 354/404 AMG

Кришка корпусу КПП DongFeng 354/404 AMG закриває отвір у корпусі коробки передач. У поєднанні з ущільненням стику вона допомагає утримувати трансмісійне мастило всередині та захищає внутрішній простір від забруднення. Для правильної заміни потрібно звірити контур деталі, кріплення, різьбові отвори й поверхню прилягання до корпусу.

Будова та позначення

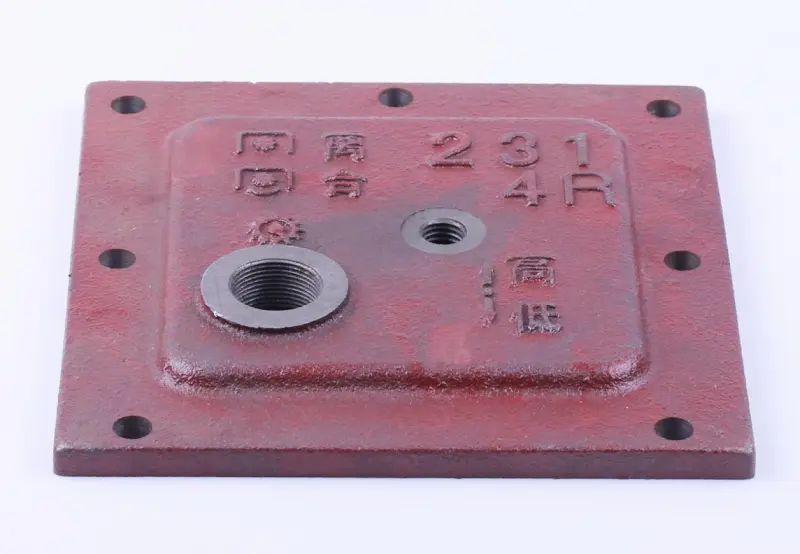

Деталь прямокутна, з піднятою центральною частиною та отворами під кріплення вздовж країв. Із зовнішнього боку є два різьбові отвори різного діаметра з відкритими металевими краями. Основна поверхня пофарбована в червоний колір. Розташування різьбових отворів має збігатися зі старою кришкою: схожого контуру недостатньо, якщо приєднання зміщені або мають іншу різьбу.

На поверхні відлиті позначення «2 3 1», «4 R», «高» та «低». Порівняйте їх із написами на знятій деталі разом із формою кришки та розміщенням отворів. Позначення допомагають зіставити деталі, але не замінюють перевірки розмірів і посадки.

Ознаки пошкодження

Кришку замінюють за наявності тріщин, відколів біля кріплень, зірваної різьби або викривлення площини прилягання. Сліди мастила на стику — привід оглянути з’єднання, а не одразу бракувати кришку. Причиною підтікання також може бути зношене ущільнення чи послаблені болти. Якщо пошкоджена поверхня самого корпусу, встановлення іншої кришки не усуне цю причину витоку.

Як перевірити відповідність

Зіставте довжину, ширину та контур знятої деталі, кількість отворів під кріплення і відстані між їхніми центрами. Перевірте товщину ділянок під болти та висоту центральної частини. Для різьбових приєднань потрібно звірити діаметр, крок різьби й відстані до країв. Якщо приєднувана деталь не вкручується вільно від руки на початку різьби, застосовувати силу не варто: невідповідність можна перетворити на пошкодження.

Огляньте також внутрішній бік старої кришки. Після встановлення має залишитися потрібний простір для деталей механізму під нею. Зверніть увагу на форму ущільнюваної поверхні та спосіб герметизації стику. Довжина болтів теж має значення: надто довгий може впертися, не притиснувши кришку, а короткий не забезпечить належного зачеплення різьби.

Заміна та перевірка стику

Зупиніть техніку та унеможливте випадковий запуск і рух. Очистьте корпус навколо кришки, щоб під час відкривання бруд не потрапив усередину, і підготуйтеся до можливого витікання мастила. Розбираючи з’єднання, зафіксуйте розташування кріплень та приєднаних деталей. Старе ущільнення знімайте обережно, без подряпин на площині прилягання та без залишків у коробці.

Під час заміни огляньте ущільнення, болти й різьбові отвори корпусу. Пошкоджені ущільнювальні деталі потрібно замінити. Спосіб герметизації та порядок затягування мають відповідати вимогам до коробки передач. Кришка повинна ставати рівно, без примусового стягування болтами. Перекіс або невідповідна форма можуть спричинити витік мастила, пошкодження кріплень чи заважати руху внутрішніх деталей. Після складання перевірте рівень мастила, сухість стику та різьбових приєднань.
