Кришка задня корпусу КПП КПП/6 AMG

Задня кришка корпусу КПП КПП/6 AMG закриває задню частину корпусу коробки передач. Її замінюють під час ремонту, коли є тріщини, пошкодження кріплень або деформація, через яку деталь не прилягає до корпусу. Справна кришка потрібна для щільного з’єднання: дефекти на стику можуть призвести до витікання оливи та потрапляння бруду всередину коробки.

Будова та ознаки пошкодження

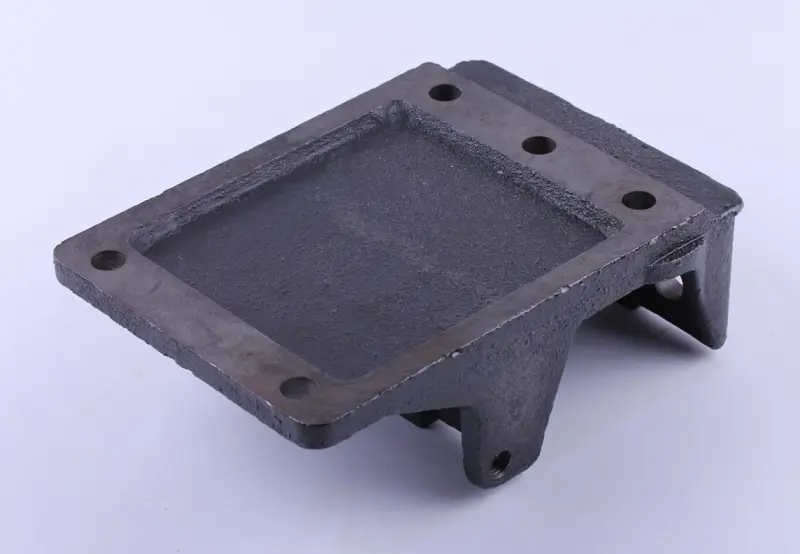

Деталь має прямокутний контур, широку площину по периметру й заглиблену центральну частину. Уздовж країв розташовані отвори для кріплення, знизу є виступні вушка; одне з них має поперечний отвір. Під час добору потрібно враховувати всю форму кришки. Навіть за однакового верхнього контуру інше розташування вушок може завадити встановленню або з’єднанню із сусідніми деталями.

Огляньте стару кришку на наявність тріщин, відколів, розбитих отворів і пошкоджених вушок. Причиною заміни також буває викривлення після удару чи нерівномірного затягування болтів. На площині прилягання не повинно бути глибоких задирок та вм’ятин, які заважають ущільненню. Водночас слід оливи вздовж шва ще не означає, що кришка зламана: спочатку перевіряють ущільнення та стан кріплення, щоб усунути саме причину течі.

Як підібрати кришку

Позначення КПП/6 допомагає почати добір, а остаточну відповідність перевіряють за знятою деталлю. Порівняйте зовнішні обриси, довжину й ширину площини прилягання, кількість і діаметр кріпильних отворів, відстані між їхніми центрами. Звірте глибину центральної частини, висоту вушок, їхнє розташування та напрямок отворів. Кришка має підходити до всіх місць з’єднання, а не лише збігатися з корпусом за окремими отворами.

Разом із кришкою перевірте поверхню корпусу, до якої вона прилягає, та різьбу під болти. Відколи, задирки навколо отворів і пошкоджена різьба можуть завадити складанню навіть із правильно підібраною деталлю. Якщо конструкція передбачає прокладку, її добирають за контуром стику й розташуванням отворів. Болти зі зіпсованою різьбою та деформовані шайби замінюють. Довжина болтів має відповідати штатній, інакше кріплення може впертися в дно отвору, не притиснувши кришку.

Порядок встановлення

Спочатку очистьте корпус навколо кришки, щоб під час розбирання бруд не потрапив усередину. Якщо стик розташований нижче рівня оливи, перед зняттям її зливають. З поверхонь обережно прибирають залишки старого ущільнення, не залишаючи подряпин. Перед остаточним складанням приміряйте кришку: вона повинна ставати на місце без перекосу, а кріпильні отвори — збігатися без примусового стягування болтами.

Ущільнюють з’єднання способом, передбаченим конструкцією коробки передач. Надлишок герметика не компенсує дефекти поверхонь і може потрапити всередину. Болти спочатку наживляють від руки, після чого підтягують поступово та рівномірно; момент затягування беруть із документації техніки. Надмірне зусилля при перекосі здатне пошкодити кришку або різьбу корпусу. Після відновлення рівня оливи витріть стик насухо та перевірте, чи немає підтікання після пробної роботи.
