Кришка вала диференціала під регулювальний болт для мототрактора AMG

Кришка вала диференціала під регулювальний болт

Кришка для мототрактора закриває місце розташування вала диференціала та передбачає встановлення регулювального болта. Її добирають для ремонту з’єднання, якщо стара деталь має пошкодження або вже не прилягає належним чином. Диференціал дає ведучим колесам змогу обертатися з різною швидкістю під час повороту. Втручання в його кріплення й регулювання потребує збереження положень деталей, передбачених конструкцією.

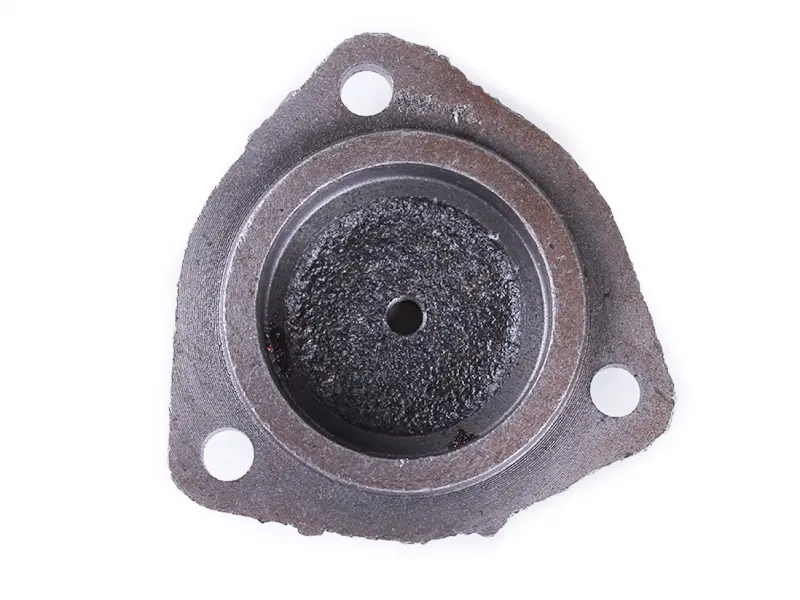

Кришка має фланець із трьома кріпильними отворами, круглу центральну частину з кільцевим уступом і невеликим отвором посередині. Під час добору перевіряють не лише обриси фланця, а й посадку центральної частини та місце під регулювальний болт. Навіть за однакового розташування кріплення відмінність у глибині посадки може завадити правильному встановленню. Деталь має прилягати до корпусу рівно, без примусового стягування болтами.

Ознаки пошкодження

Кришку оглядають на наявність тріщин, відколів біля кріпильних отворів, викривлення фланця та дефектів посадочних поверхонь. Підтікання на стику також є приводом для перевірки, проте його причиною може бути ущільнення чи послаблене кріплення. Саму кришку замінюють, коли пошкодження заважають щільному приляганню або правильному встановленню регулювального болта. Сторонній шум у трансмісії без огляду не є достатньою підставою для її заміни.

Як перевірити відповідність

Очистьте зняту кришку та порівняйте форму фланця, кількість отворів, їхні діаметри й відстані між центрами. Далі звірте діаметр і глибину круглої посадочної частини, висоту уступу та товщину фланця. Від цих параметрів залежить, чи сяде кришка на своє місце та чи притисне її кріплення по всій площині. Забруднення й залишки старого ущільнення варто прибрати до порівняння, щоб вони не приховували межі посадки.

Окремої уваги потребує місце під регулювальний болт. Перевірте його виконання та відповідність болту зі знятого з’єднання. За наявності різьби звіряють її діаметр і крок: болт має входити без перекосу та заклинювання на початку загвинчування. Також порівняйте спосіб ущільнення стику й розташування кришки відносно сусідніх деталей. Невідповідну посадку не виправляють посиленою затяжкою — так можна пошкодити і фланець, і поверхню корпусу.

Заміна та перевірка

Перед розбиранням зупиніть двигун і зафіксуйте техніку від переміщення. Приберіть бруд навколо кришки, а положення регулювального болта зафіксуйте як орієнтир для складання. Після зняття перевірте поверхню корпусу, стан болта та кріплення. Залишки ущільнення видаляють, не пошкоджуючи площину стику. Зношені кріпильні й ущільнювальні деталі замінюють відповідно до будови з’єднання; застосування герметика має відповідати передбаченому способу ущільнення.

Встановлюйте кришку рівно, поступово й рівномірно підтягуючи кріплення. Остаточне затягування та налаштування виконують за вимогами конкретного мототрактора. Попереднє положення регулювального болта допомагає під час складання, але після заміни кришки регулювання потрібно перевірити. Під час контрольної роботи стежать за стиком і появою сторонніх звуків. Помилка в доборі або налаштуванні може спричинити витік мастила, люфт чи надмірне підтискання деталей механізму.
