Крышка вала дифференциала под регулировочный болт для мототрактора AMG

Крышка вала дифференциала под регулировочный болт

Крышка для мототрактора закрывает место расположения вала дифференциала и предусматривает установку регулировочного болта. Её подбирают при ремонте этого соединения, когда снятая крышка повреждена или больше не обеспечивает правильную посадку. Дифференциал позволяет ведущим колёсам вращаться с разной скоростью на повороте, поэтому при работе с его деталями нужно сохранять предусмотренные конструкцией положения и регулировки.

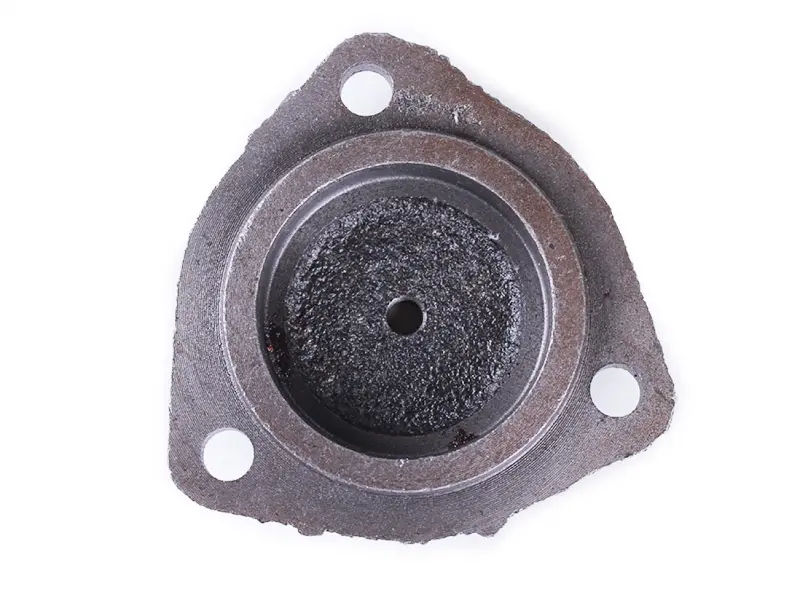

У крышки фланец с тремя крепёжными отверстиями, круглая центральная часть с кольцевым уступом и небольшим отверстием по центру. Такая геометрия задаёт несколько отдельных точек проверки: расположение крепежа, посадку центральной части и место регулировочного болта. Совпадения только внешнего контура недостаточно — крышка должна прилегать к ответной поверхности без перекоса и принудительного стягивания.

Когда требуется замена

Поводом снять и проверить крышку служат трещины, сколы возле крепёжных отверстий, деформация фланца и повреждение посадочных поверхностей. Следы подтекания в месте соединения также требуют осмотра: причиной может быть как сама крышка, так и уплотнение или ослабленный крепёж. Замена нужна при дефектах корпуса, мешающих плотному прилеганию или правильной установке регулировочного болта. Один лишь шум в трансмиссии ещё не указывает на неисправность крышки.

Что сверить со снятой деталью

Сопоставьте контур фланца, количество и взаимное расположение отверстий, их диаметры и расстояния между центрами. Отдельно проверьте диаметр и глубину круглой посадочной части, высоту уступа и толщину фланца. Эти параметры влияют на то, как крышка встанет на корпус и сможет ли крепёж прижать её равномерно. Удобнее сравнивать очищенную снятую деталь, чтобы слой загрязнений не скрывал границы посадки.

Проверьте исполнение места под регулировочный болт и соответствие самому болту. Если соединение резьбовое, должны совпасть диаметр и шаг резьбы; болт не должен заходить с перекосом или требовать усилия уже на первых витках. Сверьте также способ уплотнения стыка и положение крышки относительно соседних деталей. Не пытайтесь компенсировать несовпадение посадки затяжкой крепежа: это может повредить фланец и ответную поверхность.

Особенности установки

Работу выполняют на неподвижной технике с остановленным двигателем. До снятия очистите участок вокруг крышки и зафиксируйте положение регулировочного болта как ориентир для последующей сборки. После разборки удалите остатки старого уплотнения, осмотрите ответную поверхность, крепёж и сам болт. Повреждённые уплотняющие детали и изношенный крепёж заменяют с учётом конструкции соединения; наносить герметик без учёта предусмотренного способа уплотнения не стоит.

Крышку устанавливают без перекоса, крепёж подтягивают постепенно и равномерно. Окончательную затяжку и регулировку выполняют по требованиям конкретного мототрактора: прежнее положение болта не заменяет проверки настройки после замены детали. Затем проверяют прилегание крышки, отсутствие подтекания и посторонних звуков при контрольной работе. Неподходящая посадка или ошибочная регулировка могут привести к утечке смазки, люфту либо чрезмерному поджатию деталей механизма.
