Носок редуктора активной фрезы RF

Носок редуктора активной фрезы RF

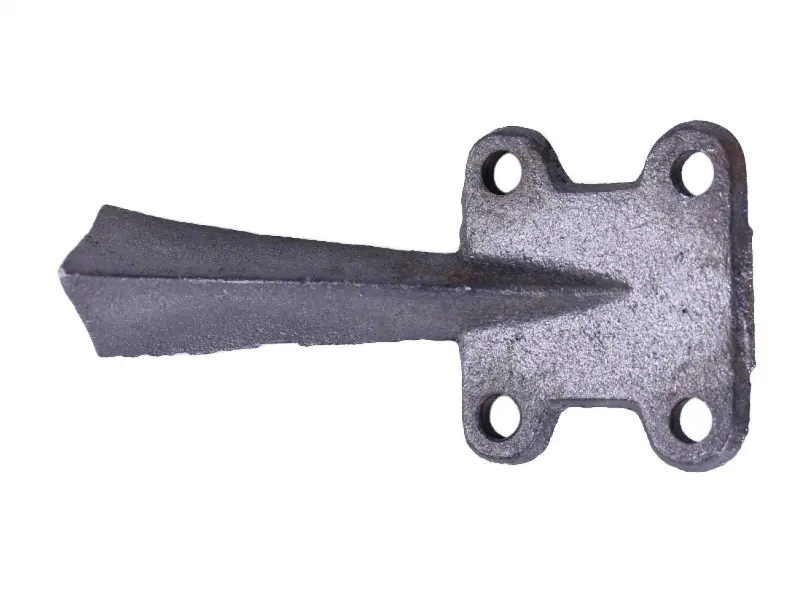

Носок RF — литая чугунная деталь для редуктора активной почвофрезы, устанавливаемой на дизельные мотоблоки и мототракторы мощностью 7–12 л.с. Деталь предназначена для ремонта редуктора навесного почвообрабатывающего оборудования. Она имеет фланцевое основание с четырьмя крепежными отверстиями и вытянутую клиновидную часть. Такая конфигурация требует точного совпадения с корпусом конкретного редуктора, поэтому одной мощности техники для выбора недостаточно.

Позиция RF нужна при повреждении, деформации или критическом износе штатного носка. Состояние этой детали удобно проверять во время обслуживания активной фрезы: основание не должно иметь трещин и сколов, крепежные отверстия — заметной выработки, а выступающая часть — деформации, мешающей правильной установке. Если старый носок неплотно прилегает к корпусу либо его отверстия не совпадают с крепежом без смещения, продолжать эксплуатацию до выяснения причины не следует.

Как проверить совместимость

Обозначение RF указывает на исполнение запчасти, но редукторы активных фрез могут различаться даже на технике одного класса мощности. Перед заказом снимите размеры со старой детали или посадочного места и сопоставьте всю геометрию, а не только общее название.

• Назначение: установка на редуктор активной фрезы, а не на обычную секционную фрезу, закрепляемую непосредственно на оси мотоблока.
• Тип техники: дизельные мотоблоки и мототракторы мощностью 7–12 л.с. с подходящим редуктором навесной активной фрезы.
• Основание: сравните наружный контур фланца, положение выемок и форму участков вокруг крепежных отверстий.
• Крепление: проверьте количество отверстий, расстояния между их центрами и диаметр используемого крепежа. У этой детали предусмотрены четыре отверстия.
• Рабочая форма: сопоставьте длину, направление и профиль клиновидного выступа, а также его положение относительно фланца.
• Посадка: проверьте прилегающую плоскость и отсутствие на корпусе редуктора повреждений, из-за которых новая деталь не сможет установиться без перекоса.

Рекомендации по установке

Работы выполняют на остановленной и устойчиво установленной технике. После демонтажа старого носка посадочную поверхность очищают от земли, ржавчины и остатков загрязнений. Одновременно осматривают корпус редуктора, резьбу и крепеж: новая деталь не устранит люфт, вызванный разбитыми отверстиями, поврежденной резьбой или деформированным основанием.

Носок устанавливают без ударной подгонки и принудительного смещения отверстий. Крепеж сначала наживляют во всех четырех точках, убеждаются в ровном прилегании фланца, а затем затягивают равномерно в соответствии с требованиями руководства к редуктору. После сборки проверяют отсутствие перекоса и контакта выступа с деталями, для которых такой контакт конструкцией не предусмотрен. Перед полноценной обработкой грунта полезно выполнить короткую проверку работы фрезы без повышенной нагрузки и повторно проконтролировать крепление.

Подтвержденные характеристики

• Исполнение: RF.
• Узел установки: редуктор активной фрезы.
• Материал: чугун.
• Крепежная схема: фланец с четырьмя отверстиями.
• Заявленный класс техники: дизельные мотоблоки и мототракторы 7–12 л.с.

Эту позицию выбирают для ремонта активной почвофрезы при точном совпадении посадочной конфигурации. Наиболее надежная проверка перед покупкой — сопоставить старый носок и предлагаемую деталь по фланцу, межцентровым расстояниям отверстий, профилю выступа и общей ориентации относительно корпуса редуктора.
