Сегмент ножа режущего аппарата для косилки КСН-1,4

Сегмент ножа для сегментно-пальцевой косилки КСН-1,4

Треугольная зубчатая пластина режущего аппарата — та самая деталь, которая непосредственно срезает траву. Сегменты закреплены в ряд на стальном полотне косилки, полотно ходит возвратно-поступательно, и стебель отсекается в момент прохода кромки мимо неподвижного противорежущего пальца. От состояния этих пластин напрямую зависит, косит агрегат чисто или заминает траву и тянет её за собой, оставляя недокос на корню.

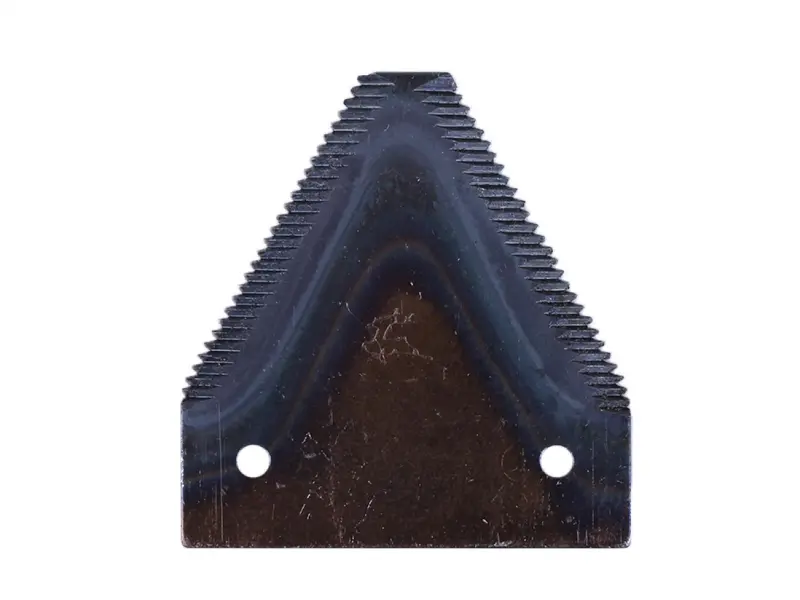

Пластина имеет симметричную треугольную форму с двумя режущими кромками и мелкой насечкой по всей их длине. Насечка удерживает стебель и не даёт ему выскальзывать вперёд, поэтому сегмент уверенно работает и по густому травостою, и по подсохшей полёгшей траве. В основании выполнены два крепёжных отверстия: сегменты ставятся на полотно заклёпками, так что изношенную пластину меняют отдельно, не трогая соседние и не покупая полотно в сборе.

Когда пора менять сегменты

• зубья на кромках скруглились, срез стал рваным, часть травостоя приминается и остаётся нескошенной;
• на кромке появились сколы и выкрошенные участки после встречи с камнем, проволокой или кротовиной;
• от отверстий пошли трещины, пластина шатается на полотне, заклёпки разбиты;
• косилка стала заметно тяжелее идти по тому же травостою, привод перегружается, ремень проскальзывает;
• после сезона ряд получился разнобойным: часть сегментов ещё острая, часть сработана — линию среза выравнивают полной заменой пластин.

Преимущества

• Насечка на обеих кромках цепко держит стебель, поэтому рез остаётся чистым на влажной и полёгшей траве, а косилке не приходится по нескольку раз проходить один участок.
• Крепление заклёпками позволяет менять пластины поштучно: восстановление режущего аппарата обходится в несколько сегментов вместо нового полотна.
• Симметричная треугольная геометрия нагружает обе стороны одинаково, износ по ряду распределяется равномернее, и полотно дольше сохраняет ровную линию среза.

Как подобрать сегмент

Главный ориентир при покупке — пластина, снятая со своего полотна. Сравните ширину основания, высоту треугольника, толщину металла и расстояние между центрами крепёжных отверстий: у режущих аппаратов КСН-1,4 и родственных сенокосилок серии 9G эти размеры унифицированы, и посадка должна повторяться один в один, без подгонки напильником. Если на технике уже стоит комплект другого производителя, приложите новую пластину к старой и убедитесь, что кромка ложится на противорежущий палец той же линией. Брать сегменты разумно с запасом: за сезон окашивания расходуется не одна пластина, а обновляют их обычно партиями по всему полотну.

Установка и обслуживание

Полотно снимают с косилки, старые заклёпки высверливают или срубают, посадочную площадку зачищают от заусенцев и остатков металла. Новую пластину плотно прижимают к полотну и расклёпывают так, чтобы головка не выступала над поверхностью сегмента и не цепляла палец. Пластина должна лежать без качания и просвета. После сборки проверяют зазор между сегментами и пальцами, а также прилегание прижимов: перекос быстро разбивает отверстия и снова выводит режущий аппарат из строя. В сезон полотно отмывают от растительного сока, просушивают и хранят смазанным — так кромки не корродируют и дольше держат заточку.

Запас таких пластин держат все, кто регулярно заготавливает сено, окашивает пастбища, обочины и залежные участки мототрактором с навесной сегментной косилкой. Комплект сегментов, купленный заранее, позволяет восстановить полотно прямо в поле и продолжить покос, а не останавливать работу до ремонта.
