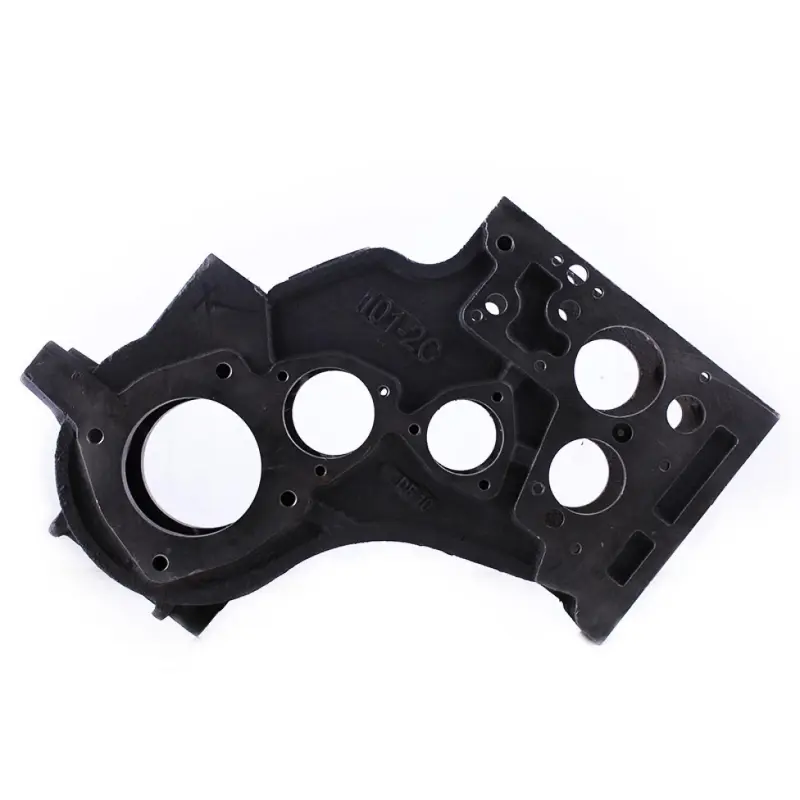

Корпус КПП мототрактора, кріплення до напіврами на 5 болтів AMG

Корпус КПП мототрактора з кріпленням до напіврами на 5 болтів призначений для ремонту коробки перемикання передач, коли пошкоджена її корпусна частина. Він утримує деталі механізму у визначеному положенні та забезпечує з’єднання коробки з прилеглими конструкціями. Стан посадкових місць і площин стику впливає на точність складання передачі. Позначення товару — AMG.

Будова та роль у коробці

Корпус має складний контур, круглі отвори різного діаметра, отвори для кріплення та ребра. Для правильного підбору важливі не лише обриси деталі, а й взаємне розташування отворів: від нього залежить суміщення кріплень і посадок із деталями вашої коробки. Кріплення до напіврами п’ятьма болтами — основна зазначена ознака виконання, яку потрібно звірити зі знятим корпусом.

Справні посадкові місця допомагають зберігати правильне положення валів та їхніх опор. Тріщини, деформація площин або пошкодження посадок можуть порушити цю геометрію. Наслідками бувають утруднене обертання, зайвий шум і прискорене зношування сполучених деталей. Тому під час огляду перевіряють не тільки зовнішні стінки, а й поверхні, що визначають точність складання.

Причини заміни

Корпус потребує заміни за наявності тріщин, відколотих ділянок кріплення, розбитих отворів або пошкоджених посадок, які заважають надійно зібрати коробку. Окремо перевіряють різьбу та місця з’єднання з напіврамою: ослаблені болти й ударні навантаження можуть спричинити їх пошкодження. Сліди оливи на стику — привід оглянути площину та ущільнення; лише за цим симптомом робити висновок про несправність корпусу не варто.

Як перевірити відповідність

• Звірте п’ять точок кріплення до напіврами: їхнє розташування, відстані між ними та форму прилеглих ділянок.
• Порівняйте контур корпусу, положення великих отворів і розміри посадкових місць.
• Перевірте кріпильні отвори на стиках, різьбу та глибину отворів.
• Зіставте площини прилягання з тими частинами коробки, які залишаються після ремонту.

Для порівняння зняту деталь слід очистити, а відповідальні посадки — виміряти. Однакова кількість болтів ще не означає повного збігу конструкції. Якщо отвори не суміщаються чи між площинами залишається нерівномірний зазор, не намагайтеся усунути його затягуванням: це може пошкодити корпус або спричинити перекіс з’єднання.

На що зважати під час монтажу

До розбирання коробку звільняють від навантаження та встановлюють на надійну опору. Переносячи механізм, зберігають порядок втулок, шайб і регулювальних деталей, якщо вони є в конструкції. З поверхонь стику прибирають залишки старого ущільнення та бруд, перевіряють їхню цілісність. Під час заміни корпусу доречно оглянути підшипники, ущільнення, болти й відповідну частину напіврами, а виявлені зношені деталі замінити.

Порядок складання та зусилля затягування беруть із документації конкретної коробки. Корпус має прилягати до суміжних деталей без примусового стягування болтами. Перед запуском перевіряють, чи вільно обертається механізм і чи працює перемикання. Після складання контролюють щільність стиків та відсутність сторонніх звуків, щоб виявити перекіс або помилку монтажу до роботи з навантаженням.
