Кришка вилки ліва механізму перемикання передач Xingtai 24B, Shifeng 244, Taishan 24 AMG

Ліва кришка вилки механізму перемикання передач для Xingtai 24B, Shifeng 244, Taishan 24 AMG закриває відповідну порожнину механізму. Її встановлюють замість пошкодженої кришки, щоб відновити належне прилягання до корпусу. Для підбору важливі як кріпильні отвори, так і внутрішня форма: після монтажу кришка має залишати місце для руху деталей перемикання.

Будова та ознаки пошкодження

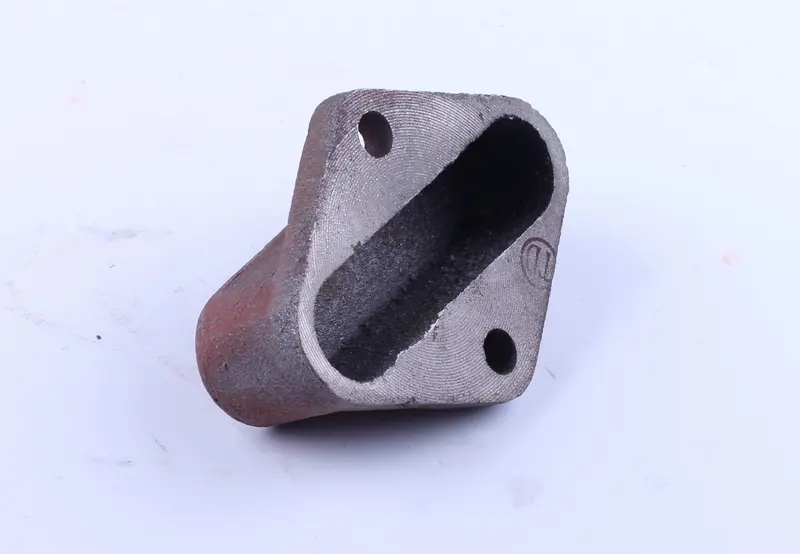

Кришка має виступний корпус, видовжену внутрішню порожнину та фланець із двома отворами для кріплення. Уздовж краю порожнини розташована оброблена привалкова поверхня. Вона повинна рівномірно прилягати до поверхні корпусу, без щілин і перекосу. Позначення «ліва» визначає розташування кришки в механізмі, тому схожу за обрисами деталь з іншого боку не варто вважати взаємозамінною.

Кришку замінюють у разі тріщин, відколів на ділянці прилягання, пошкоджених кріпильних отворів або деформації фланця. Причиною може бути удар, нерівномірне затягування чи спроба стягнути болтами деталі, що не підходять одна до одної. Якщо біля стику з’являються сліди мастила, перевірте також ущільнення, кріплення та поверхню корпусу. Лише за підтіканням неможливо визначити, що пошкоджена саме кришка.

Перевірка відповідності

Покладіть зняту й нову кришки в однаковому положенні та порівняйте контур фланця. Звірте діаметр отворів, їхнє розташування й міжцентрову відстань. Далі перевірте довжину, ширину та глибину порожнини, виступ корпусу й форму площини прилягання. Навіть коли болти проходять у свої отвори, замала глибина може заважати переміщенню деталей усередині.

Зверніть увагу на спосіб ущільнення стику та кріплення, яке стояло раніше. Стару кришку збережіть до завершення монтажу — вона допоможе перевірити посадку й орієнтацію. Якщо через руйнування порівняти її форму складно, додатково звіряйте місце встановлення та документацію машини. Різьба й довжина болтів мають відповідати штатному з’єднанню: надто довгий болт здатен упертися в дно отвору, не притиснувши фланець.

Як установити та перевірити

Працюйте на зупиненій техніці, унеможлививши випадковий запуск і рух. Спочатку очистьте ділянку навколо кришки, щоб під час розбирання бруд не потрапив у механізм. Врахуйте положення внутрішніх деталей і можливе витікання оливи після відкриття порожнини. Залишки старого ущільнення прибирайте обережно, без подряпин на привалковій поверхні та без потрапляння частинок усередину.

Поки кришку знято, огляньте поверхню корпусу, різьбові отвори й доступні частини вилки. Сліди тертя, задири або пошкодження потребують з’ясування причини. Ущільнення, порушене під час розбирання, відновіть відповідно до конструкції з’єднання. Спершу встановіть кришку без зусилля та наживіть обидва кріплення. Затягуйте їх поступово й рівномірно, дотримуючись вимог документації техніки. Щілину між поверхнями не усувають надмірним затягуванням.

Після складання перевірте переміщення механізму в порядку, передбаченому для цієї техніки. Якщо з’явилося заїдання або хід став обмеженим, припиніть перевірку й перевірте посадку кришки. Невідповідна порожнина може перешкоджати перемиканню, а перекошений фланець чи пошкоджене ущільнення — спричинити негерметичність. Після пробної роботи ще раз огляньте стик.
