Шестерня паливного насоса СF3B24T AMG

Шестерня паливного насоса СF3B24T AMG передає обертання в приводі насоса. Справні зубці підтримують рівномірне зачеплення з парною шестернею. Відколи, перекіс або ненадійне кріплення порушують передавання руху, тож під час заміни варто перевірити стан усього з’єднання: зубчастої пари, посадки та кріпильних деталей.

Будова шестерні

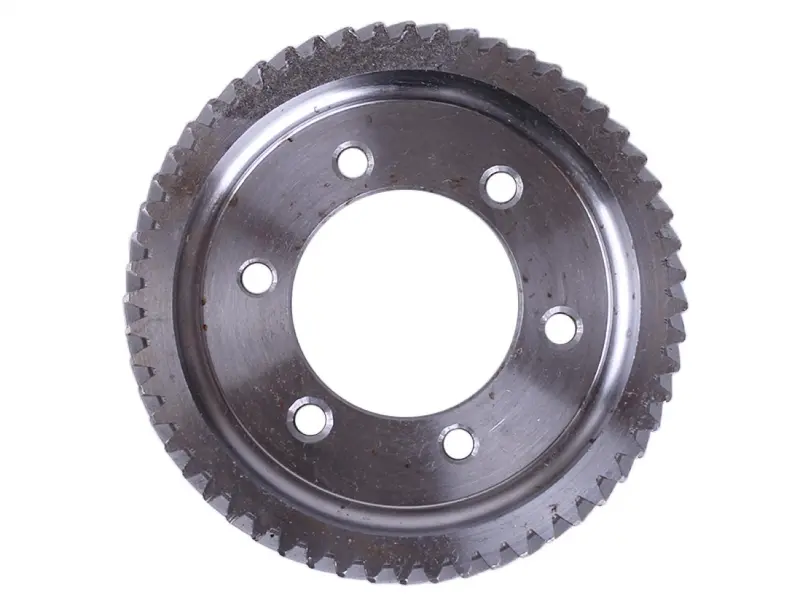

Це диск із зовнішнім зубчастим вінцем, великим центральним отвором і шістьма отворами навколо нього. Дискова частина має кільцевий виступ. Для встановлення мають значення не лише діаметр і зубці, а й форма диска та розташування отворів. Дві шестерні з однаковим зовнішнім діаметром можуть відрізнятися посадкою й положенням вінця відносно парної деталі.

Заміну розглядають за наявності сколів, викришування, нерівномірного зношення зубців, тріщин або деформації диска. Пошкодження посадкових поверхонь також потребує уваги: через нього шестерня може втратити правильне положення. Незвичний шум у приводі є підставою оглянути зачеплення, але причину слід перевірити — її можуть створювати й сусідні деталі.

Як перевірити відповідність

Зіставте позначення СF3B24T з документацією на механізм, який ремонтуєте. Далі порівняйте деталь зі знятою шестернею: порахуйте зубці, звірте їхній крок, профіль і ширину, виміряйте зовнішній діаметр та загальну товщину. Якщо геометрія зубців не збігається, у зачепленні можливі надмірний зазор, туге обертання або навантаження лише на краї зубців.

Перевірте діаметр центрального отвору, розміри шести отворів навколо нього та відстані між їхніми центрами. Окремо зіставте глибину дискової частини, розташування кільцевого виступу й відстань від площини кріплення до вінця. Від цього залежить суміщення кріплень і правильне положення зубчастої пари. Розточування отворів чи притягування перекошеної шестерні болтами не усуває невідповідність і може спричинити биття.

На що зважати під час заміни

Перед розбиранням зафіксуйте положення шестерні та послідовність розташування кріплень і проставок, якщо вони передбачені конструкцією. У приводі, який налаштовують за мітками, потрібно зберегти визначене взаємне положення деталей. Порядок суміщення міток перевіряють за настановою до конкретної техніки: довільне встановлення може порушити узгоджену роботу насоса та приводу.

Очистьте поверхні з’єднання, огляньте парну шестерню, посадкове місце, кріплення й опори приводу. Нова деталь швидко зношуватиметься, якщо працюватиме з пошкодженими зубцями парної шестерні. Люфт опор і ослаблене кріплення також слід усунути до складання. Пошкоджені кріпильні деталі замінюють; одноразові стопорні елементи, передбачені механізмом, повторно не використовують.

Під час встановлення дотримуйтеся орієнтації сторін шестерні та не допускайте перекосу. Затягуйте кріплення з моментом, визначеним виробником техніки. До запуску перевірте обертання способом, передбаченим для цього приводу: рух має бути без заклинювання, помітного биття й зачіпання диском сусідніх деталей. Якщо шестерня обертається туго, спершу перевірте посадку та складання, а не намагайтеся припрацювати її під навантаженням.
