Шестерня приводу ПНВТ Z-58 КМ385ВТ DongFeng 240/244, Foton 240/244, Jinma 240/244 AMG

Шестерня приводу ПНВТ Z-58 КМ385ВТ передає обертання паливному насосу високого тиску. Вона забезпечує зв’язок насоса з приводом двигуна, а правильне встановлення допомагає зберегти заданий момент подавання пального. Застосування зазначене для DongFeng 240/244, Foton 240/244 і Jinma 240/244. Позначення Z-58 означає 58 зубців; AMG збережено в назві деталі.

Будова та ознаки зношення

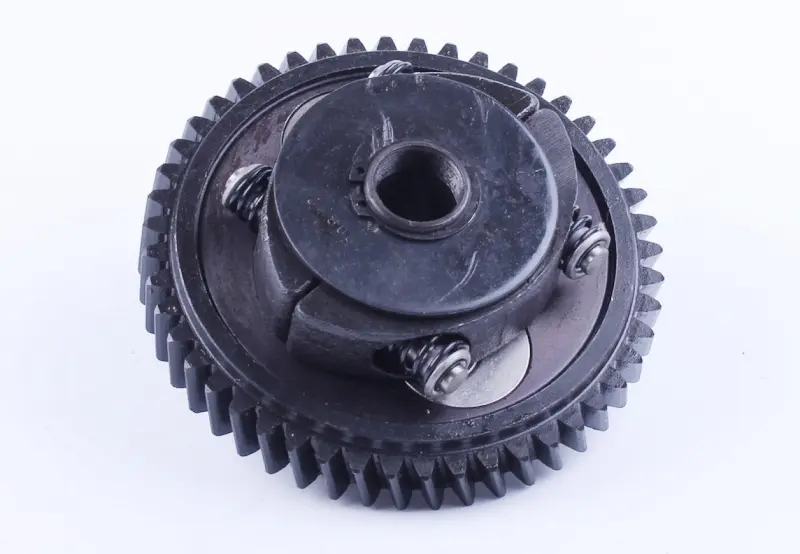

Шестерня має зовнішній зубчастий вінець, центральну частину з посадковим отвором і пружинні елементи між пластинами. Для заміни порівнюють усю конструкцію зі знятою деталлю. Однакова кількість зубців ще не означає, що збігаються посадка, товщина та положення вінця відносно інших частин приводу.

Деталь потребує заміни за наявності тріщин, сколів або значного спрацювання зубців, пошкодженого посадкового отвору, ослаблених з’єднань чи пошкоджених пружинних елементів. Якщо зубці зношені нерівномірно по ширині, перевіряють положення шестерні та стан суміжних деталей. Без усунення перекосу новий вінець також сприйматиме навантаження неправильно.

Стук з боку приводу, ускладнений запуск і нестійка робота двигуна можуть бути пов’язані з порушенням передавання обертання до насоса. Проте самих симптомів недостатньо для висновку про несправність шестерні. Потрібні огляд зачеплення, перевірка посадки та люфту: причину несправності варто встановити до заміни деталей.

Як перевірити відповідність

• Звірте позначення двигуна КМ385ВТ і точну модель техніки.
• Порахуйте зубці: їх має бути 58. Порівняйте профіль, напрямок і ширину вінця.
• Перевірте діаметр та форму посадкового отвору, спосіб закріплення на валу.
• Зіставте загальну товщину, виступ центральної частини й розташування пружинних елементів.
• Звірте розташування установчих міток, якщо вони є на демонтованій шестерні.

Для вимірювань очистьте стару деталь і посадкову поверхню. Отвір зі значним спрацюванням не дає точного орієнтира, тому перевіряють також вал. Невідповідне положення вінця зміщує контакт зубців, а помилка в посадці спричиняє люфт або заважає закріпити шестерню. Встановлення ударами чи розточування отвору для примусового припасування може пошкодити деталь і порушити співвісність.

Заміна та перевірка приводу

Перед розбиранням механізм виставляють за установчими мітками відповідно до документації двигуна та фіксують взаємне положення деталей. Після демонтажу очищають посадкове місце, оглядають вал, шестерню в зачепленні й кріплення. Пошкоджені суміжні деталі замінюють одночасно: нова шестерня не компенсує люфт в інших з’єднаннях приводу.

Під час складання дотримуються передбаченої орієнтації та суміщають мітки. Кріплення затягують із моментом, установленим для цього двигуна. Далі перевіряють посадку, зачеплення та вільне прокручування механізму способом, наведеним у посібнику. Зміщення на один зуб порушує узгодження приводу насоса з двигуном, тому правильність установчого положення перевіряють до запуску.
