Фільтр паливний Xingtai 120-224 (C0506C-0010) у зборі з кронштейном AMG

Паливний фільтр Xingtai 120-224 (C0506C-0010) AMG у зборі з кронштейном очищує паливо від механічних домішок до його надходження до паливної апаратури. Він затримує частинки, що потрапляють у систему з бака або під час заправлення. Справна фільтрація зменшує потрапляння абразивного бруду до точних сполучень паливної апаратури та допомагає зберігати нормальну подачу палива до двигуна.

Будова та ознаки несправності

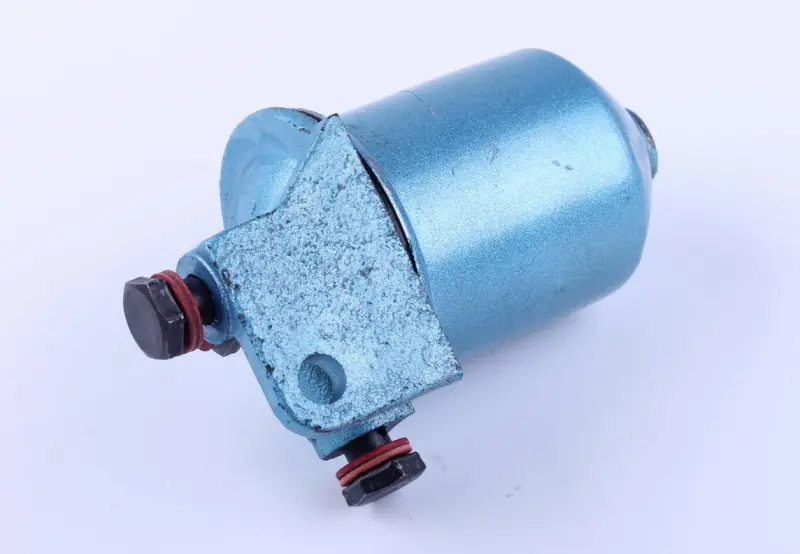

Фільтр має циліндричний корпус і кронштейн з отвором для кріплення. Виконання у зборі потрібне, коли замінюють фільтр разом з його опорою. Кронштейн має утримувати корпус на місці, щоб його вага й вібрації не навантажували паливопроводи. Під час огляду старої деталі перевіряють корпус, місця приєднання трубок і кріплення: тріщини, деформація та сліди палива допомагають визначити причину заміни.

Забруднений фільтр поступово обмежує потік палива. Через це двигун може важче запускатися, працювати з перебоями або втрачати тягу під навантаженням. Однак за такими проявами не можна одразу визначити несправність саме фільтра: спершу перевіряють надходження палива та герметичність з’єднань. Заміна всього вузла також потрібна при пошкодженні корпусу, зірваній різьбі чи несправному кронштейні, який більше не тримає фільтр належним чином.

Як перевірити відповідність

Зіставте позначення C0506C-0010 з каталогом своєї техніки та демонтованим фільтром. Порівняйте форму корпусу, положення кріпильного отвору, тип і розташування паливних підключень. Окремо звірте приєднувальну різьбу, спосіб ущільнення та відстані між місцями кріплення. Фільтр має займати штатне місце без перекосу, а трубки — приєднуватися без натягування. Самого збігу назви техніки для такої перевірки недостатньо.

Переконайтеся, що біля корпусу вистачає місця та що паливопроводи можна прокласти без різких перегинів. Порівняйте напрямок підключень зі старою деталлю: інше розташування може завадити монтажу навіть за схожої форми корпусу. Не варто підтягувати трубку до невідповідного з’єднання силою — це навантажує різьбу й ущільнювальні поверхні. Разом із фільтром огляньте трубки, шланги, кріпильні деталі та ущільнення. Потріскані шланги й затверділі або деформовані ущільнення потребують заміни.

Монтаж і перша перевірка

Зупиніть двигун і перекрийте паливний кран, якщо він передбачений конструкцією. Очистьте місця підключення, підставте ємність для залишків палива та позначте положення трубок до їх від’єднання. Захистіть відкриті кінці від потрапляння бруду. Після зняття старого вузла перевірте поверхню, до якої прилягає кронштейн. Закріпіть новий фільтр без перекосу й переконайтеся, що корпус не торкається сусідніх деталей.

Під’єднуйте паливопроводи відповідно до напрямку потоку, зазначеного на вузлі або в схемі техніки. Ущільнення повинні правильно лягти на свої місця; надмірне затягування не усуває пошкодження ущільнювальної поверхні. Заповніть фільтр паливом і видаліть повітря за процедурою для паливної системи вашої техніки. Після відновлення подачі палива перевірте з’єднання на герметичність, а після запуску огляньте їх повторно. Якщо є підтікання або підсмоктування повітря, усуньте причину до продовження роботи.
