Ліхтар задній Jinma AMG, прямокутний

Задній ліхтар Jinma AMG призначений для задньої світлової сигналізації техніки. Його замінюють, коли пошкоджено корпус чи розсіювач, зламано кріплення або відновлення контактів уже не усуває несправність. Справний ліхтар дає змогу іншим учасникам руху розрізняти сигнали позаду техніки. Під час заміни потрібно зберегти передбачені режими світла та правильне розташування кольорових секцій.

Будова ліхтаря

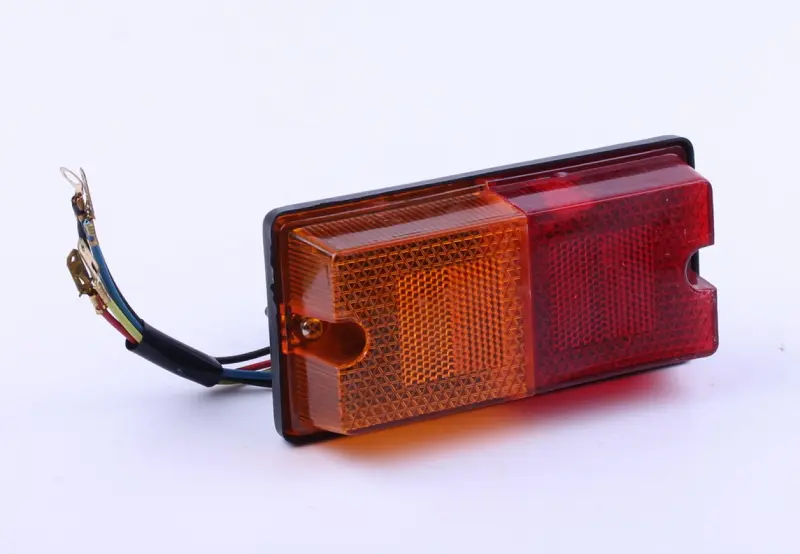

Прямокутний корпус має чорну основу та дві розташовані поруч секції розсіювача: помаранчеву й червону. Поверхня розсіювача рельєфна. З корпусу виходять дроти з металевими контактними наконечниками. Для встановлення мають значення форма основи, орієнтація секцій і напрямок виходу дротів. Призначення виводів визначають за схемою підключення техніки: сам колір ізоляції не дає достатніх підстав для з’єднання.

Ознаки несправності

Тріщини, відколи та помутніння розсіювача погіршують сприйняття світлового сигналу. Крізь пошкодження може проникати вода, а окислені контакти спричиняють перебої в роботі. Якщо кріплення ослабло або зламалося, ліхтар зміщується та вібрує. Огляду потребують і секція, що перестала світити, мерехтіння під час руху нерівностями та сліди нагрівання біля з’єднань. Коли корпус цілий, варто спочатку перевірити живлення, контакти й джерело світла: несправність проводки залишиться навіть після встановлення нового ліхтаря.

Як підібрати заміну

Зіставте зі знятою деталлю довжину, висоту й глибину корпусу, контур основи, точки кріплення та відстані між ними. Переконайтеся, що позаду вистачає простору для підведення дротів і кронштейн не затискатиме джгут. Зверніть увагу на положення помаранчевої та червоної секцій. Однаковий загальний обрис ще не означає, що ліхтар стане на своє місце: розбіжності в кріпленнях заважають закріпити його без перероблення посадки.

Порівняйте кількість дротів, форму контактних наконечників і порядок підключення. Робочу напругу та потрібні світлові функції звіряють із вимогами техніки й параметрами старого ліхтаря. З’єднання мають триматися щільно, а довжини дротів повинно вистачати без натягування. Помилка в підключенні може спричинити неправильне вмикання секцій, нестабільне світло або повну відсутність сигналу.

Заміна та контроль роботи

Починайте зі знеструмлення техніки. Позначте підключення старого ліхтаря та запам’ятайте його положення, після чого від’єднайте дроти й зніміть кріплення. Перевірте стан кронштейна, кріпильних деталей і ділянки джгута поруч. Пошкоджені наконечники та дроти з перетертою ізоляцією потребують усунення дефектів разом із заміною ліхтаря. Очистьте місце встановлення від бруду, щоб основа прилягала рівно.

Закріпіть ліхтар без перекосу, не затягуючи кріплення надмірно. Прокладіть дроти подалі від гострих країв і рухомих деталей, а контактні з’єднання захистіть від вологи відповідним для них способом. Після відновлення живлення перевірте всі передбачені режими задньої сигналізації: кожен окремо та разом з іншими ввімкненими вогнями. Наприкінці переконайтеся, що корпус не хитається, дроти не натягнуті, а секції вмикаються в належному порядку.
