Ліхтар задній DongFeng AMG, червоно-помаранчевий

Задній ліхтар DongFeng AMG потрібен для світлової сигналізації в задній частині техніки. Він позначає її присутність і передає світлові сигнали іншим учасникам руху. Після заміни мають працювати всі режими, передбачені штатною проводкою. Самої назви техніки для вибору недостатньо: потрібно зіставити корпус, кріплення та підключення з демонтованим ліхтарем.

Будова ліхтаря

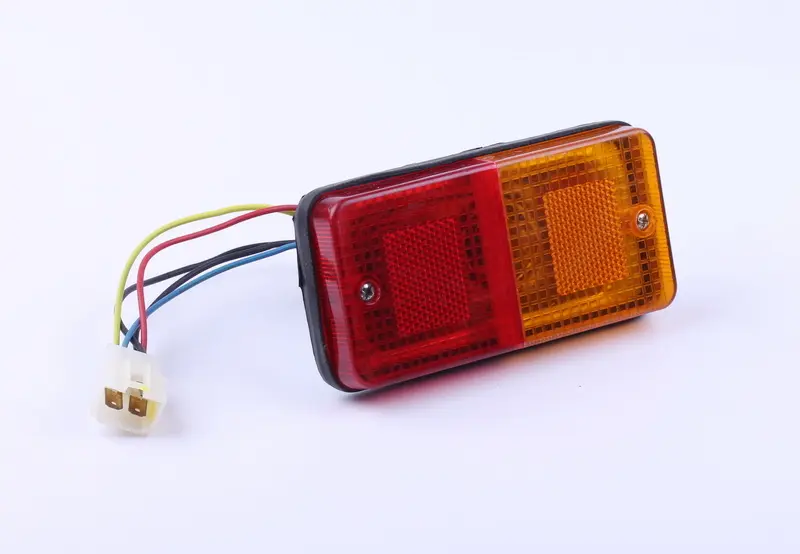

У прямокутному корпусі поєднані червона та помаранчева секції розсіювача. Лицьова поверхня має рельєф, на ній розташовані два гвинти. З корпусу виходять проводи з роз’ємом. Під час підбору перевіряють і посадку на кронштейні, і можливість з’єднання зі штатною проводкою. Однакова форма розсіювача ще не означає, що контакти роз’єму мають однакове призначення.

Причини заміни

Тріщини розсіювача, зламані кріплення та пошкоджений корпус — причини замінити ліхтар. Нещільні стики пропускають усередину вологу й бруд, через що контакти окиснюються, а світло може працювати з перебоями. Помутніння та глибокі подряпини погіршують проходження світла. Якщо ліхтар хитається на кронштейні, вібрація створює додаткове навантаження на кріплення та місця приєднання проводів.

Коли сигнал не світиться, спершу варто перевірити живлення, з’єднання з масою, роз’єм і джерело світла. Причина може бути поза корпусом ліхтаря, тому сама його заміна не завжди усуває несправність. Якщо світло зникає під час ворушіння проводів, огляньте контакти й ділянку біля виходу проводки. Потемніння клем, зелений наліт або надрізана ізоляція вказують на місця, які потребують уваги під час монтажу.

Як підібрати

Зіставте довжину, висоту та глибину корпусу зі старою деталлю. Перевірте розташування кріплень і відстань між ними, наявність місця для корпусу та прокладання проводів. Ліхтар не повинен упиратися в сусідні деталі, а його проводка — натягуватися після закріплення. Також звірте орієнтацію кольорових секцій і напрямок виходу проводів. Невідповідні кріплення можуть спричинити перекіс або потребу переробляти кронштейн.

Для підключення мають значення форма роз’єму, кількість і розташування контактів та спосіб фіксації колодки. Призначення кожного проводу звіряють зі схемою техніки, а ліхтар перевіряють на відповідність її напрузі живлення. Не покладайтеся лише на колір ізоляції: він не підтверджує розпінування. Помилкове підключення може призвести до неправильної роботи сигналів, перегрівання контактів або короткого замикання.

Монтаж і перевірка роботи

Вимкніть живлення та зафіксуйте, як був підключений старий ліхтар. Роз’єднуйте колодку, тримаючи її за корпус, а не за проводи. Після демонтажу огляньте кронштейн, кріпильні деталі та прилеглу частину джгута. Пошкоджені клеми й зношене кріплення слід замінити, щоб вони не стали причиною повторної несправності. Закріпіть новий ліхтар рівно, без надмірного затягування. Прокладіть проводку подалі від гострих країв і рухомих частин. Відновивши живлення, перевірте кожен передбачений режим задньої сигналізації, щільність з’єднання роз’єму та стійкість корпусу на кронштейні.
