Маточина колеса в зборі під 5 шпильок для мототрактора, колесо 16, AMG

Маточина колеса в зборі під 5 шпильок для мототрактора з позначенням колеса 16, AMG. Вона з'єднує колесо з валом і фіксує його положення. Через маточину передаються обертання та навантаження від колеса. Щільність посадки й стан кріплень визначають, чи не виникатимуть люфт, биття та зміщення колеса під час руху.

Будова маточини

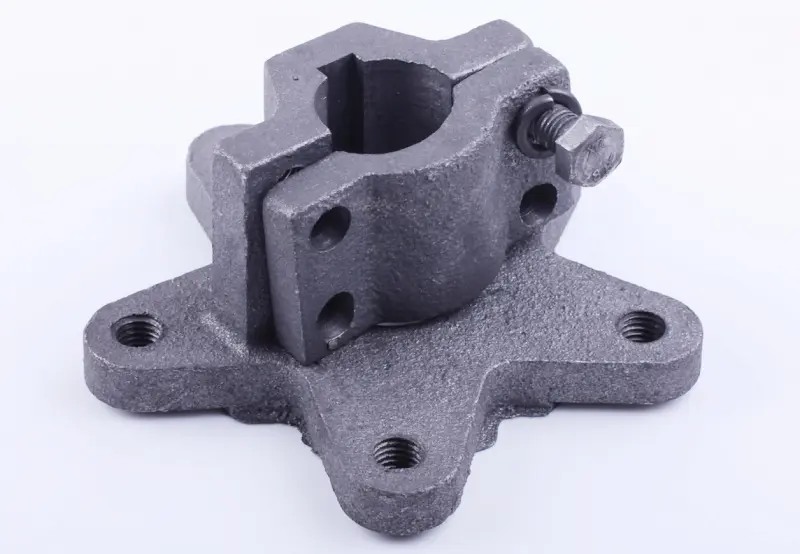

Деталь має фланець для кріплення колеса та розрізну посадкову частину зі стяжним болтом. Усередині центрального отвору є поздовжній паз. Його потрібно зіставити з відповідною частиною з'єднання: навіть за однакового діаметра отвору інша форма паза завадить правильному встановленню. Різьбові отвори фланця призначені для кріплення, а їхнє розташування має відповідати колесу.

Стяжний болт стискає розрізну частину навколо посадки. Це з'єднання потребує справних поверхонь: затягування не виправляє зношений вал, розбитий паз чи тріщину корпусу. Якщо після належного складання залишається хитання, перевіряють посадку та кріплення. Надмірне зусилля на болті може додати пошкоджень замість усунення люфту.

Ознаки зношення

Маточину варто перевірити, коли чути стукіт зі зміною напрямку руху, кріплення регулярно послаблюється або колесо має відчутний люфт чи биття. Причинами заміни є тріщини, викривлений фланець, розбита посадка та пошкоджена різьба, яка вже не тримає кріплення. Схожі прояви бувають через ослаблені гайки або дефекти диска, тому спочатку з'ясовують, у якому саме з'єднанні з'явився рух.

Як підібрати деталь

Знята маточина допоможе звірити обидва з'єднання — з валом і з колесом. Перевірте діаметр та глибину центрального отвору, ширину й форму паза, довжину посадкової частини та місце стяжного болта. Після встановлення маточина повинна зайняти штатне положення без перекосу й упирання в сусідні деталі.

З боку колеса порівнюють кількість шпильок, міжцентрові відстані отворів, параметри різьби та положення площини прилягання диска відносно посадки на вал. Позначення колеса 16 не визначає всіх цих параметрів. Невідповідність отворів не дасть закріпити диск, а інше розташування фланця може змінити колію та проміжки між колесом і частинами мототрактора.

На що зважати під час заміни

Мототрактор фіксують від переміщення, підняту частину ставлять на відповідну опору, щоб зняти навантаження з колеса. Демонтувавши колесо й стару маточину, очищають вал та оглядають посадкову поверхню, паз і відповідну деталь з'єднання. Разом із ними перевіряють шпильки, гайки, стяжний болт та отвори колісного диска. Кріплення зі зіпсованою різьбою замінюють, а зношення вала усувають до складання: воно може швидко пошкодити нову посадку.

Маточину насаджують із суміщенням паза, зберігаючи штатне положення фланця. Якщо деталь не стає на місце, її не дотягують кріпленням, а перевіряють причину опору. Послідовність складання та моменти затягування визначають за документацією мототрактора. Кріплення колеса затягують рівномірно, після чого перевіряють відсутність хитання, перекосу й контакту із сусідніми деталями. Після нетривалої пробної роботи повторно контролюють затягування з'єднань.
