Стакан підшипника вала головної пари задньої осі DongFeng AMG

Стакан підшипника вала головної пари задньої осі DongFeng утримує підшипник у посадковому гнізді та фіксує його відносно корпусу. Стан цієї опори впливає на положення вала під навантаженням. Коли посадка зношена або кріплення ослаблене, встановлення нового підшипника може не усунути люфт. Через порушене положення вала зубчаста передача здатна працювати з підвищеним шумом і швидше зношуватися.

Будова стакана

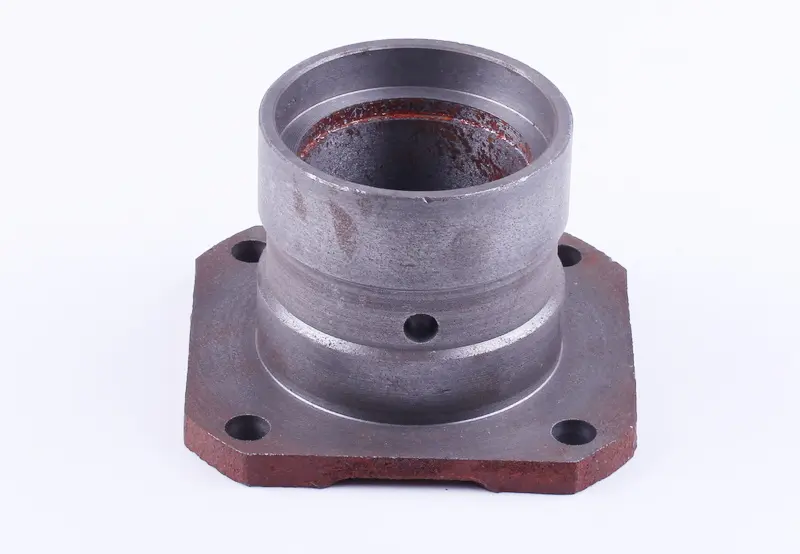

Порожнистий циліндричний корпус має ступінчасту внутрішню поверхню та фланець із чотирма кріпильними отворами. У бічній стінці є окремий отвір. Його розташування відносно фланця враховують під час порівняння деталей, як і форму внутрішніх уступів. Гніздо та упори визначають положення підшипника, а фланець забезпечує кріплення стакана до корпусу. Пошкодження цих поверхонь заважає правильно зібрати опору навіть зі справним підшипником.

Ознаки зношення

Стакан варто перевірити, якщо з’явився люфт вала, гул у зоні головної пари або підшипник знову вийшов із ладу невдовзі після заміни. Остаточний висновок роблять після розбирання: такі симптоми можуть мати й інші причини. У гнізді шукають сліди прокручування зовнішнього кільця, задири та виробіток. Оглядають також внутрішні упори, фланець і кріпильні отвори. Тріщини, деформація чи втрата щільної посадки підшипника можуть вимагати заміни стакана.

Як перевірити відповідність

Зіставте нову деталь зі знятою за зовнішніми посадковими діаметрами, загальною висотою, діаметром і глибиною гнізда підшипника. Перевірте відстані до внутрішніх уступів: за однакових зовнішніх обрисів положення підшипника може відрізнятися. Для фланця мають значення товщина, форма, діаметри отворів і міжцентрові відстані. Помилка в цих параметрах призводить до зміщення опори або не дозволяє встановити стакан у корпус.

Маркування знятого підшипника допомагає перевірити розмір посадки, проте не визначає всі розміри стакана. Додатково порівняйте ділянку сполучення з корпусом задньої осі та положення бічного отвору. Прокладки, ущільнення й регулювальні деталі, якщо вони передбачені конструкцією, зберігайте до завершення перевірки та складання. Вони допоможуть відновити послідовність розміщення деталей і перевірити, як стакан стає на своє місце.

Що врахувати під час заміни

До зняття запам’ятайте або позначте орієнтацію стакана та порядок розташування прилеглих деталей. Очистьте поверхні сполучення від бруду й залишків ущільнення, перевірте гніздо в корпусі, підшипник і кріплення. Під час запресовування підшипника в стакан зусилля передають на зовнішнє кільце, оминаючи тіла кочення. Стежте, щоб підшипник заходив без перекосу. Не намагайтеся притягнути стакан болтами, якщо посадкові поверхні не суміщаються.

Разом зі стаканом оглядають сусідні ущільнення та замінюють пошкоджені. Кріплення затягують і положення вала регулюють відповідно до документації конкретного механізму. Після заміни опори може знадобитися перевірка зазору або попереднього натягу підшипників. Завершивши складання, перевірте плавність обертання й відсутність надмірного люфту. Заїдання, тугий хід чи неповне прилягання фланця є підставою повторно оглянути посадки до роботи з навантаженням.
