Серга з’єднувальна Xingtai 120 AMG

З’єднувальна серга Xingtai 120 AMG призначена для рознімного з’єднання механічних деталей через вушка. Скоба охоплює приєднану частину, а поперечний палець замикає з’єднання та утримує її всередині. Кріплення можна розібрати для обслуговування або заміни зношених деталей. Щоб серга стала на місце й працювала правильно, потрібно звірити розміри сполучення та спосіб утримання пальця.

Як влаштована серга

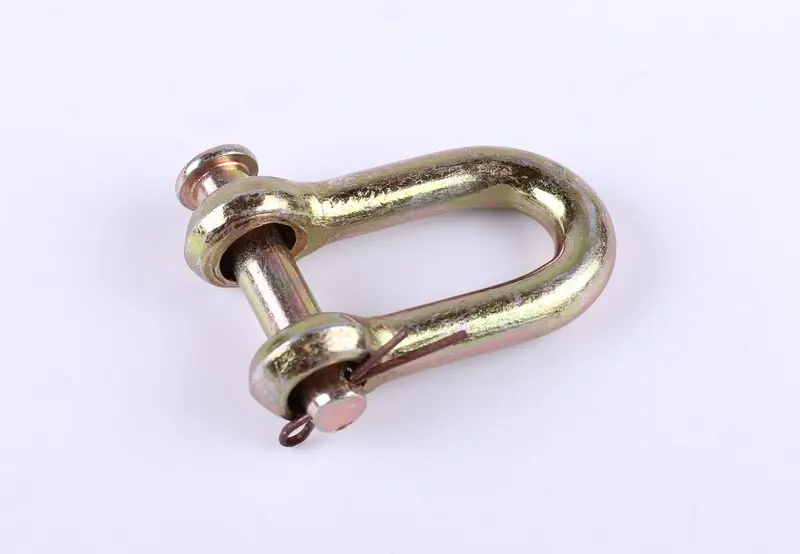

Основа має видовжену U-подібну форму з двома вушками на кінцях. Крізь них проходить палець із головкою, який з іншого боку утримується шплінтом. Скоба з’єднує деталі, палець проходить через місце їхнього з’єднання, а шплінт не дає йому вийти. Тому під час перевірки кріплення оглядають і масивну скобу, і невеликий фіксатор.

Палець має стояти без перекосу, а приєднана деталь — вільно розміщуватися між боками скоби. Якщо конструкція передбачає поворот, після складання він повинен зберігатися без заклинювання. Помітний люфт спочатку перевіряють за місцем його виникнення: причиною може бути як палець, так і отвори вушок. Випадкові прокладки чи стискання скоби не відновлюють зношені поверхні.

Ознаки зношення

Сергу замінюють, коли на ній є тріщини, вигин, розведені кінці або значне спрацювання отворів. На пальці шукають проточені ділянки, викривлення та пошкодження отвору для шплінта. Стукіт під час зміни напрямку зусилля, перекіс і збільшений вільний хід — привід розібрати та оглянути з’єднання. Подальша робота зі зношеним кріпленням може розбивати отвори суміжних деталей.

Перевірка розмірів

Зіставте зі знятою сергою діаметр пальця, внутрішню ширину скоби та вільну відстань від пальця до заокругленої частини. Виміряйте товщину приєднуваного вушка й діаметр його отвору. Деталь повинна входити між боками скоби без натягу, а палець — проходити крізь усі отвори та залишати достатньо місця для встановлення шплінта.

Також перевірте повну довжину пальця, форму головки й відстань до отвору під фіксатор. Закороткий палець не вдасться належно зашплінтувати. Невідповідна ширина скоби може спричинити перекіс або заважати руху. Зовнішня схожість не замінює перевірки посадки: навіть невелика розбіжність у місцях сполучення впливає на роботу кріплення.

Заміна та контроль

Перед розбиранням розвантажте з’єднання й зафіксуйте приєднані частини, щоб вони не змістилися після виймання пальця. Зніміть шплінт, витягніть палець і приберіть сергу. Очистьте контактні поверхні та огляньте суміжне вушко. Задирки, тріщини й видовжені отвори потребують уваги до складання; нова серга сама по собі не усуне зношення сусідньої деталі.

Розташуйте скобу, сумістіть отвори та вставте палець, не стягуючи деталі силою. Якщо він не проходить, перевірте співвісність і розміри. Пошкоджений або деформований шплінт замініть, після встановлення переконайтеся, що він надійно утримує палець. Перевірте передбачену рухливість без навантаження. На початку експлуатації повторно огляньте кріплення: палець не повинен зміщуватися, а на поверхнях не мають з’являтися сліди тертя через перекіс.
