Сідло сальника роздавальної коробки Jinma 200/204/240/244 AMG

Опора для встановлення сальника

Сідло сальника роздавальної коробки Jinma 200/204/240/244 AMG утримує ущільнення в потрібному положенні відносно вала. Герметичність у місці обертання забезпечує крайка сальника, а корпус задає його посадку. Якщо гніздо пошкоджене або втратило форму, навіть нове ущільнення може пропускати оливу чи зміщуватися. Тому під час усунення течі перевіряють і сальник, і поверхню, в якій він закріплений.

Будова та ознаки пошкодження

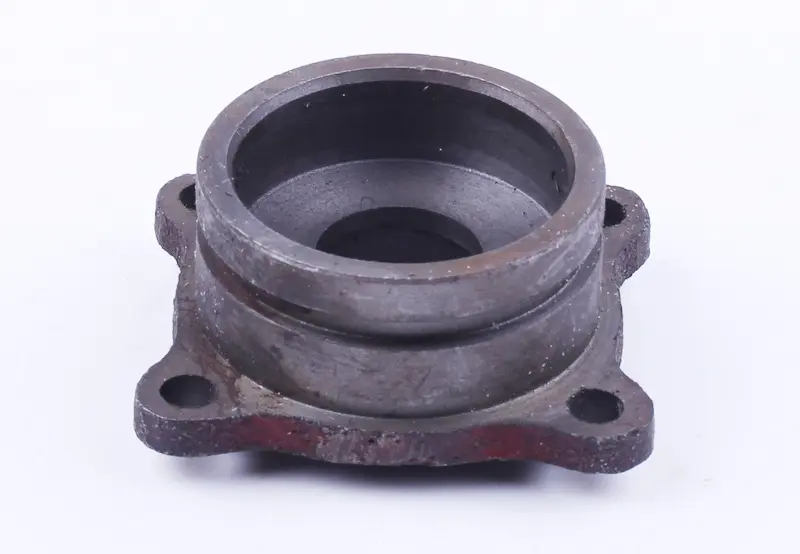

Корпус має круглу ступінчасту порожнину, центральний отвір і фланцеву основу з чотирма отворами для кріплення. Внутрішні уступи та глибина гнізда визначають розташування ущільнення, а фланець приєднує сідло до коробки. Для правильної заміни потрібно зіставити обидві частини: однакова форма основи ще не означає однакову посадку сальника.

Сідло замінюють за наявності тріщин, відколів біля кріплень, деформації поверхні прилягання або пошкодженого гнізда. Подряпини й задирки нерідко залишаються після необережного виймання старого сальника. Якщо посадка розбита, ущільнення не тримається належним чином. Повторне підтікання після його заміни є приводом оглянути корпус, але причину слід шукати також у стані вала та самого сальника.

Як перевірити відповідність

На знятій деталі виміряйте діаметр і глибину гнізда, центральний отвір, загальну висоту корпусу та положення внутрішніх уступів. Окремо звірте міжцентрові відстані кріплень, діаметри отворів і контур поверхні, що прилягає до коробки. Невідповідна висота може змістити ущільнювальну крайку на іншу ділянку вала, навіть якщо всі болти вдається встановити.

Для перевірки посадки використовуйте також розміри й маркування демонтованого сальника. Його зовнішній діаметр має відповідати гнізду корпусу. Надто вільна посадка створює умови для зміщення та витоку оливи вздовж зовнішньої поверхні ущільнення. Надмірний натяг ускладнює запресовування й може пошкодити сальник. Назва моделі техніки допомагає зорієнтуватися, проте не замінює порівняння розмірів зі знятою деталлю.

Що врахувати під час заміни

Спочатку очистьте місце навколо корпусу та підготуйте ємність для оливи, яка може витекти після його зняття. Запам’ятайте положення сідла відносно коробки. Приберіть залишки ущільнення стику, не дряпаючи поверхні прилягання, перевірте різьбу кріплень. Забруднення під фланцем заважає рівномірному притисканню та може залишити шлях для течі.

Поки корпус знятий, огляньте сальник і доріжку на валу, по якій працює його крайка. Перевірте, чи немає люфту вала: нове сідло саме по собі такої причини витоку не усуває. Пошкоджене або затверділе ущільнення варто замінити. Стан ущільнення між корпусом і коробкою також перевіряють, зберігаючи передбачений конструкцією спосіб герметизації.

Запресовуйте сальник рівно, відповідною оправкою, передаючи зусилля на зовнішню обойму. Сідло має стати на місце без примусового підтягування болтами. Затягуйте кріплення рівномірно, дотримуючись зусилля з настанови до техніки. Після складання відновіть рівень оливи та перевірте герметичність стику й місця виходу вала. Перекіс або неправильна глибина посадки можуть швидко зіпсувати ущільнення та спричинити втрату оливи.
