Стопорні кільця пальця мотоблока 190N/195N (12/15Hp) AMG-2

Стопорні кільця пальця для мотоблока 190N/195N (12/15Hp) AMG-2 призначені для обмеження осьового переміщення пальця у з’єднанні. Стопор займає передбачену конструкцією канавку й перешкоджає зміщенню утримуваної деталі за встановлену межу. Під час ремонту ці невеликі деталі потребують уважної перевірки: ослаблений стопор або неповна посадка в канавку можуть призвести до виходу кільця, порушення з’єднання та пошкодження сусідніх деталей.

Будова та ознаки пошкодження

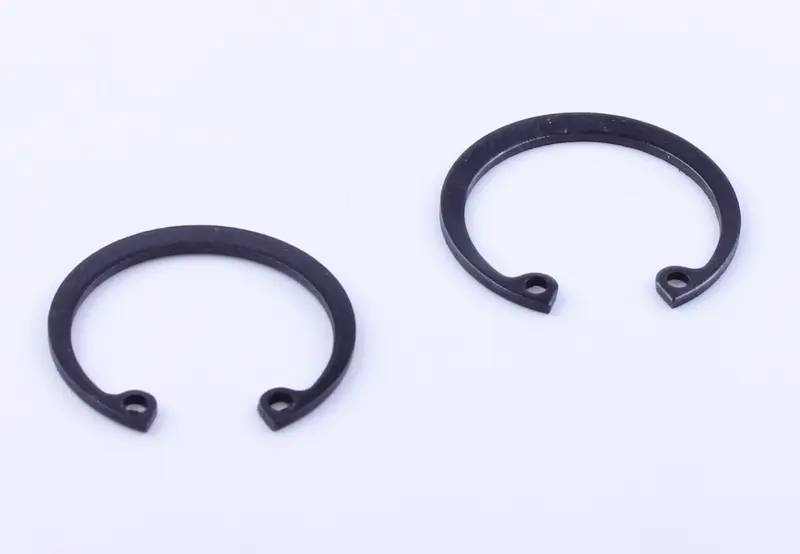

Кільця розімкнуті, на кінцях є отвори для захоплення інструментом. Отвори дають змогу втримувати стопор знімачем і контролювати його деформацію під час монтажу. Спосіб встановлення визначають за розташуванням канавки та будовою з’єднання. Надійне утримання пальця залежить від збереженої форми кільця та його повної посадки в призначену для нього канавку.

Кільце замінюють, якщо є тріщина, надлом біля отвору, зігнута ділянка, пошкоджена крайка або втрата пружності після демонтажу. Якщо після дії інструмента воно не повертається до початкової форми, використовувати його повторно не варто. Самої можливості вставити стопор у посадкове місце недостатньо для належної фіксації. Під час розбирання огляньте всі передбачені конструкцією стопори, утримуваний палець та краї канавок. Вм’ятини й сліди витискання металу потребують перевірки посадкового місця: заміна лише кільця не усуне пошкодження деталі, у якій виконано канавку.

Як підібрати кільце

Порівняйте зі знятою деталлю діаметр, товщину, форму перерізу та розташування кінців з отворами. Окремо перевірте ширину й глибину канавки, а також передбачений спосіб фіксації. Збіг зовнішнього контуру ще не означає правильного підбору. Надто товсте кільце не поміститься в канавці, а надто тонке може мати зайвий осьовий зазор. Невідповідний діаметр також заважає правильному встановленню. Якщо зняте кільце сильно деформоване, його розміри не можуть бути єдиним орієнтиром. Якщо змінюють і сполучену деталь, підбирайте стопори до її канавки та вимог виробника, а не лише за старим кільцем.

На що зважати під час монтажу

Перед складанням очистьте канавку від забруднень і перевірте її краї. Доступні порожнини прикрийте, щоб стопор не впав усередину. Наконечники знімача мають впевнено триматися в отворах кільця, а напрямок його дії — відповідати способу монтажу. Деформуйте стопор лише настільки, наскільки потрібно для встановлення: надмірне зусилля може спричинити залишкову деформацію. Не забивайте кільце ударами й не намагайтеся розтягуванням або стисканням пристосувати його до невідповідного посадкового місця. Під час роботи тримайте інструмент стійко та захищайте очі від випадкового відскакування кільця.

Послідовність складання залежить від будови з’єднання та настанови з ремонту. Спочатку перевіряють положення пальця й доступ до канавки, потім встановлюють передбачені стопори. Розрив кільця орієнтують відповідно до вимог виробника, якщо вони зазначені. Коли інструмент відпущено, перевірте посадку по всьому колу: кільце має зайти в канавку без перекосу та ділянок, що залишилися поза посадковим місцем. Переконайтеся, що палець зафіксований передбаченим способом, а з’єднання зберігає потрібну рухливість. Якщо стопор не займає канавку повністю або виходить із неї під час перевірки, зупиніть складання та перевірте відповідність кільця і стан посадкового місця.
