Випускний колектор TY290 AMG

Випускний колектор TY290 AMG спрямовує відпрацьовані гази від двигуна у випускний тракт. Через нього випускні канали сполучаються з наступною частиною вихлопної системи. Цілісність корпусу та щільність з’єднань потрібні, щоб гази виходили належним шляхом, а біля двигуна не з’являвся зайвий шум. Колектор замінюють, коли корпус тріснув, фланці пошкоджені або ущільнити стики самою заміною прокладок уже неможливо.

Будова та ознаки несправності

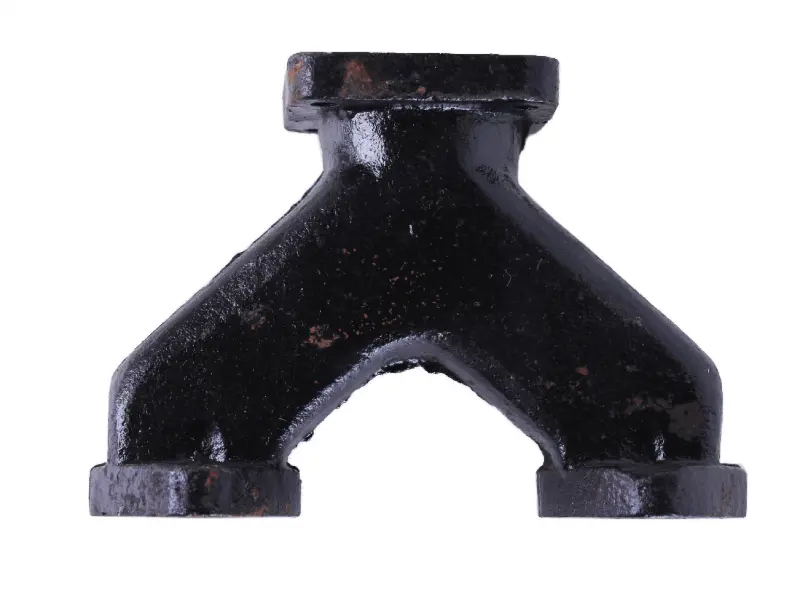

Дві гілки колектора сходяться в один спільний патрубок. На кінцях розташовані фланці, через які деталь приєднується до суміжних частин випуску. Корпус чорного кольору. Така розгалужена форма потребує точного збігу місць кріплення: значення мають напрямок патрубка, положення фланців і відстань між ними. Самої схожості обрисів для правильного підбору недостатньо.

Перевірити колектор варто, якщо біля двигуна виник різкий звук вихлопу, на стиках накопичується сажа або поруч зі з’єднанням відчувається запах відпрацьованих газів. Джерелом витоку може бути як тріщина корпусу, так і прогоріла прокладка чи послаблене кріплення. Спершу знаходять місце виходу газів, а тоді визначають, що саме потребує заміни. Пошкоджений фланець або тріщина не зникнуть від сильнішого затягування гайок; додаткове зусилля здатне погіршити стан кріплень.

Як підібрати колектор

Звірте позначення TY290 і порівняйте деталь зі знятим колектором. Перевірте кількість та розташування фланців, відстані між центрами кріпильних отворів, контури й розміри газових каналів. Далі зіставте виліт гілок і напрямок спільного патрубка. Колектор має розміщуватися без контакту із сусідніми деталями та з’єднуватися з вихлопною трубою без примусового зміщення. Помилка в геометрії створює перекіс і навантажує корпус після затягування.

Зверніть увагу на спосіб ущільнення кожного стику та кріплення, яке стоїть на техніці. Отвори прокладок мають збігатися з каналами, а ущільнювальні поверхні — прилягати по всьому контуру. Перевірте шпильки, гайки й опори вихлопної труби. Зіпсована різьба заважає рівномірно притиснути фланець, а труба без належної опори передає колектору додаткові зусилля. Знята прокладка допоможе порівняти форму, проте її деформація чи прогар не повинні визначати розміри нового ущільнення.

Заміна та перевірка з’єднань

Роботу починають після охолодження двигуна. Приєднану частину випуску підтримують, щоб під час розбирання вона не тиснула на колектор. З поверхонь прилягання обережно прибирають залишки старих прокладок, захищаючи канали від сміття. Оглядають кріплення та місця стикування, готують відповідні нові ущільнення. Перед остаточним затягуванням колектор приміряють: усі з’єднання повинні ставати на місце без підтягування труби гайками.

Спочатку наживляють увесь кріпіж, після чого затягують його рівномірно, дотримуючись послідовності та моменту з документації двигуна. Надмірне зусилля й перекіс можуть пошкодити фланці та спричинити витік газів. Після складання перевіряють опори труби й зазори до сусідніх деталей. Перший запуск виконують надворі або з організованим відведенням вихлопу. Перевіряючи герметичність, не торкаються гарячого корпусу. Якщо біля стику залишається різкий звук прориву газів чи з’являються сліди сажі, з’єднання потребує повторної перевірки до подальшої роботи.
