Колектор випускний KM130/138 для Xingtai 24B, Shifeng 244, Taishan 24 AMG

Випускний колектор KM130/138 для Xingtai 24B, Shifeng 244, Taishan 24 спрямовує відпрацьовані гази від двигуна до наступної ділянки випускної системи. Щільні з’єднання забезпечують проходження вихлопу передбаченим каналом. Колектор замінюють, якщо корпус тріснув, пошкодилися місця кріплення або деформувалися площини прилягання й нового ущільнення вже недостатньо для усунення витоку. Позначення в назві — AMG.

Форма та приєднання

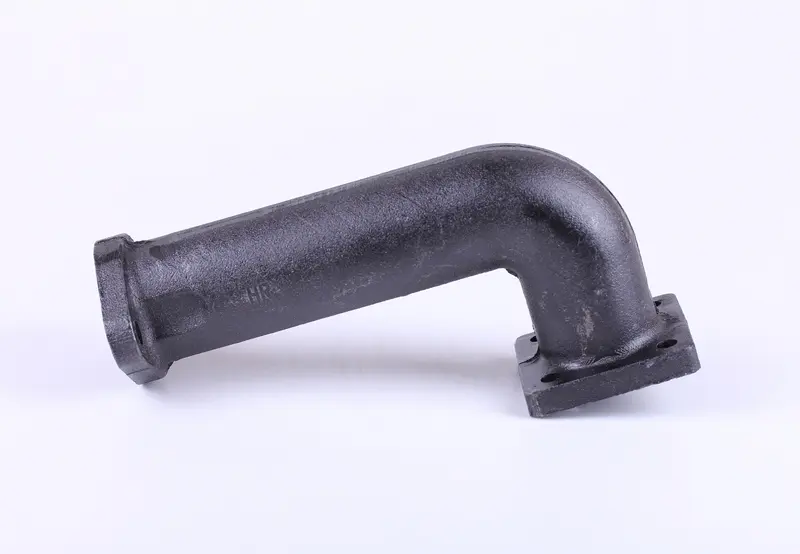

Деталь має форму вигнутого патрубка з довгою прямою ділянкою. Один кінець оснащений прямокутним фланцем із кріпильними отворами, інший має розширений торцевий обід. Вигин визначає напрямок випуску та розташування приєднаної труби. Тому для встановлення потрібне не лише суміщення отворів: довжина патрубка й положення його кінців мають відповідати наявній системі, щоб зібрати її без перекосу та натягу.

Ознаки несправності

Оглянути колектор варто, коли біля двигуна посилюється різкий звук вихлопу, навколо стику з’являється сажа або відчувається запах відпрацьованих газів. Слід кіптяви вздовж корпусу може вказувати на тріщину. Проте витік на з’єднанні буває також наслідком пошкодженого ущільнення чи послабленого кріплення. Перш ніж міняти корпус, з’ясовують місце виходу газів і стан фланця. Окремо перевіряють краї кріпильних отворів та поверхню, до якої прилягає ущільнення.

Як підібрати колектор

Звірте позначення двигуна й точну модель техніки, після чого порівняйте приєднувальні частини зі знятим колектором. Значення мають форма фланця, кількість і розташування отворів, міжцентрові відстані, розміри прохідного перерізу та спосіб з’єднання з випускною трубою. Також перевірте напрямок вигину, загальну довжину й розташування вихідного кінця відносно фланця. Від цього залежить, чи стане труба на свої кріплення та чи не торкатиметься сусідніх деталей.

Знята деталь допомагає порівняти форму, але після пошкодження її геометрія може змінитися. Зіставте колектор і з місцем монтажу: приєднувана труба має підходити до стику вільно, без відтягування вбік. Не варто усувати невідповідність сильнішим затягуванням болтів або притискати фланець, під яким залишається помітний зазор. Це створює напруження в корпусі й нерівномірно стискає ущільнення, через що після нагрівання з’єднання може знову пропускати гази.

Заміна та контроль стиків

Роботу виконують після охолодження двигуна. Частину випуску, яку від’єднують, підтримують, щоб її вага не навантажувала колектор. Після демонтажу прибирають залишки старого ущільнення й нагар із поверхонь прилягання, захищаючи відкритий канал від потрапляння бруду. Оглядають різьбу, шпильки або болти та кінець труби, що приєднується. Пошкоджене кріплення замінюють, а ущільнення добирають відповідно до форми стику й вимог конкретного двигуна.

Спочатку суміщають з’єднання та наживляють кріплення, далі перевіряють положення труби й опор. Остаточно затягують рівномірно, дотримуючись зусилля та послідовності з керівництва техніки. Під час заміни доцільно оглянути найближчі кріплення випуску: провисання труби та вібрація додатково навантажують фланець. Після складання перевіряють герметичність стиків, а коли система охолоне — чи не змістилися деталі та чи не послабилися з’єднання.
