Випускний колектор JD495 AMG

Випускний колектор JD495 AMG збирає відпрацьовані гази з головки блока циліндрів і спрямовує їх у спільний випускний канал. Деталь стоїть між головкою та наступною частиною випускного тракту. Цілий корпус і щільні з’єднання забезпечують відведення газів передбаченим шляхом, без проривів біля двигуна.

Будова та ознаки пошкодження

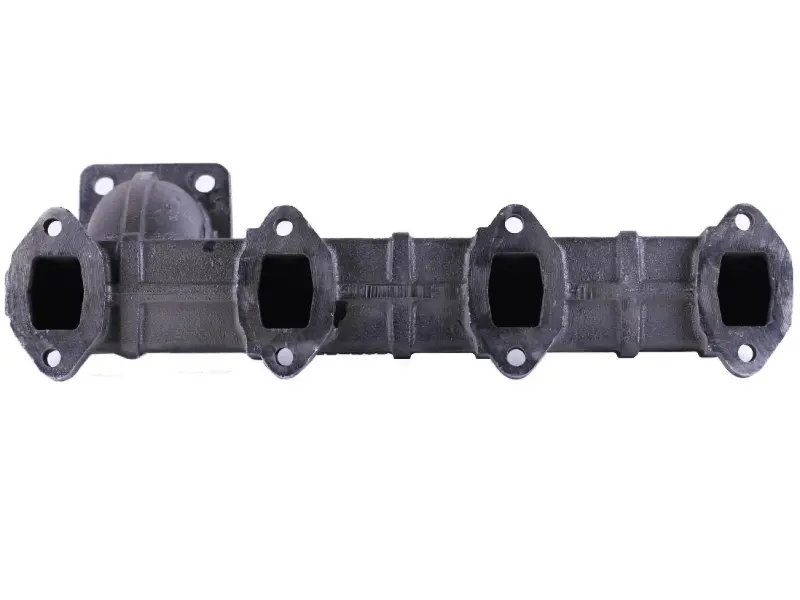

Видовжений корпус має чотири окремі вхідні вікна. Навколо кожного розташований фланець із двома отворами під кріплення. Спільний канал об’єднує потоки й переходить у відвід з окремим приєднувальним фланцем. Для встановлення мають збігатися як місця прилягання до головки, так і з’єднання з подальшою частиною випуску.

Колектор перевіряють, якщо біля головки з’явився різкий звук прориву газів, на стиках утворилася сажа або на корпусі є тріщини. Причиною негерметичності може бути також прогоріла прокладка чи послаблене кріплення. Спочатку знаходять місце витоку, а потім визначають, що потребує заміни. Пошкоджений корпус, зруйновані ділянки кріплення та деформовані площини прилягання можуть вимагати заміни самого колектора.

Постійне нагрівання й охолодження, нерівномірне затягування та навантаження від незакріпленої випускної труби сприяють появі тріщин. Якщо стара деталь зламалася біля відводу або кріпильного отвору, варто оглянути опори труби й шпильки. Усунення причини пошкодження допоможе не повторити ту саму помилку під час складання.

Як перевірити відповідність

Використовуйте позначення JD495 як орієнтир і зіставляйте колектор зі знятою деталлю. Перевірте форму чотирьох вікон, відстані між ними, контури прилеглих майданчиків і розташування кріпильних отворів. Також порівняйте напрямок відводу, положення його фланця та спосіб приєднання випускної труби. Збіг лише однієї частини кріплень не забезпечує правильного встановлення всього колектора.

• Вхідні вікна та отвори прокладок мають відповідати каналам головки й не перекривати їх.
• Шпильки та гайки повинні дозволяти рівномірно притиснути фланці без пошкодженої різьби.
• Випускна труба має приєднуватися без примусового зміщення, а її опори — утримувати вагу без навантаження на колектор.

Що врахувати під час заміни

Демонтаж починають після охолодження двигуна. Випускну трубу від’єднують і підтримують, щоб вона не тягнула колектор своєю вагою. Знявши деталь, очищають поверхні прилягання від залишків ущільнень. Працюють обережно, щоб не пошкодити площини та не засмітити відкриті канали. Одночасно оглядають кріплення й замінюють пошкоджені шпильки або гайки.

Під час складання використовують відповідні нові прокладки там, де вони передбачені конструкцією з’єднання. Колектор має вільно стати на місце. Не можна стягувати гайками фланці, які не збігаються: так виникають перекіс і зайве напруження корпусу. Кріплення затягують рівномірно, дотримуючись моменту та послідовності з посібника двигуна. Після цього приєднують трубу й перевіряють її опори.

Після запуску контролюють герметичність стиків, не торкаючись гарячих поверхонь. Різкий звук виходу газів або нові сліди сажі означають, що з’єднання потрібно перевірити ще раз. Нещільне прилягання може спричинити прогоряння ущільнення та нагрівання сусідніх деталей струменем гарячих газів. Якщо фланець не сідає рівно, причину усувають до подальшої роботи двигуна.
