Колектор випускний 4L22BT AMG

Випускний колектор 4L22BT AMG збирає відпрацьовані гази з випускних каналів двигуна та спрямовує їх у випускну систему. Він кріпиться з боку випуску головки блока циліндрів і з’єднує її з відвідною частиною вихлопу. Цілісний корпус і щільні стики утримують гарячі гази всередині передбаченого тракту, не даючи їм прориватися поруч із двигуном.

Будова та ознаки несправності

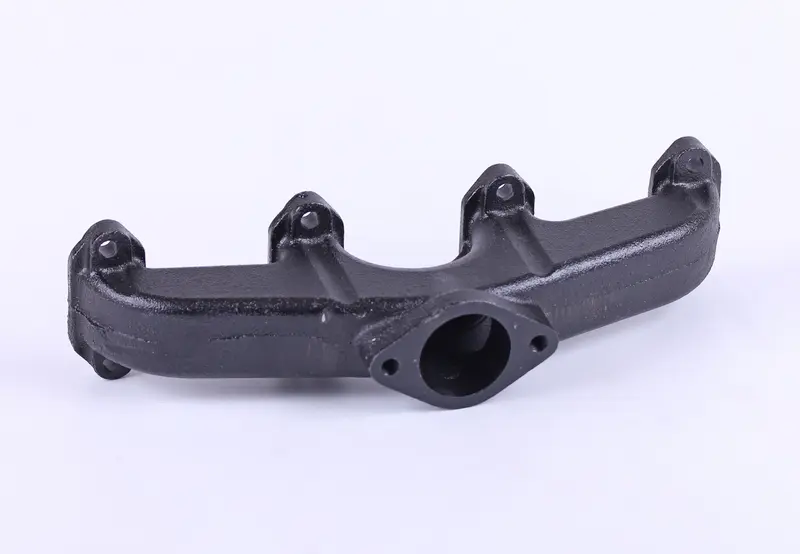

Корпус колектора видовжений, вигнутий, із вушками для кріплення. Вихідний патрубок має фланець із круглим прохідним отвором і двома отворами під кріплення. Положення патрубка визначає, як колектор стикується з відвідною частиною випуску. Тому під час вибору порівнюють і посадку на головці блока, і напрямок виходу: обидва з’єднання мають збиратися без перекосу та натягу.

Причиною заміни можуть бути тріщини, зламані кріпильні вушка або деформовані площини прилягання, які вже не вдається ущільнити. Про витік вихлопних газів свідчать сліди сажі біля стику чи тріщини, різкий звук прориву газів і запах вихлопу поблизу двигуна. Схожі прояви виникають через пошкоджену прокладку або послаблені гайки. Спочатку знаходять місце негерметичності та перевіряють стан корпусу, щоб відрізнити несправність колектора від проблеми його ущільнення.

Як перевірити відповідність

Для підбору орієнтуйтеся на позначення 4L22BT та порівняння зі знятим колектором. Звірте розташування випускних каналів, обриси посадкової частини, кількість і положення кріплень. Окремо перевірте відстані між отворами, форму вихідного фланця та напрямок патрубка. Від цих параметрів залежить правильне розміщення прокладок і стикування з випускною трубою.

Порівняйте також, наскільки корпус виступає від головки блока та чи вистачає для нього місця біля сусідніх деталей. Відвідна частина випуску повинна підходити до фланця без примусового зміщення. Збіг самих лише кріпильних отворів не означає правильну посадку: канали та поверхні ущільнення теж мають суміщатися. Якщо притягувати невідповідні деталі болтами, навантаження передається на вушка й корпус. Наслідком можуть стати тріщини, пошкодження ущільнення та повторний прорив газів.

На що зважати під час заміни

Колектор знімають після охолодження двигуна. Спершу відкривають доступ до кріплень і підтримують приєднану частину випуску, щоб вона не тягнула колектор своєю вагою. Після демонтажу прибирають нагар і залишки прокладок із поверхонь прилягання, зберігаючи їхню рівність. Бруд не повинен потрапляти у відкриті канали. Водночас оглядають шпильки, гайки та фланець суміжної деталі; кріплення з пошкодженою різьбою замінюють.

Для стиків, у яких конструкцією передбачені прокладки, підбирають нові відповідні ущільнення. Кріплення спочатку наживляють, перевіряють посадку всіх з’єднань і лише тоді затягують у порядку та з моментом, установленими документацією двигуна. Перевіряють опори випускної системи: перекіс або відсутня підтримка створюють зайве навантаження на колектор. Після запуску контролюють герметичність стиків, не торкаючись гарячих поверхонь. Поява сажі чи звуку прориву газів потребує перевірки ущільнення, суміщення фланців і затягування кріплень.
