Гальмівний диск Jinma 244 AMG

Гальмівний диск Jinma 244 AMG працює в гальмівному механізмі: коли контактні поверхні стискаються, тертя сповільнює обертання. Стан диска впливає на силу утримання та плавність гальмування. Деталь потребує заміни, якщо зношені поверхні, пошкоджені накладки або розбите з’єднання з валом, а регулювання вже не відновлює належної роботи гальма.

Будова та призначення

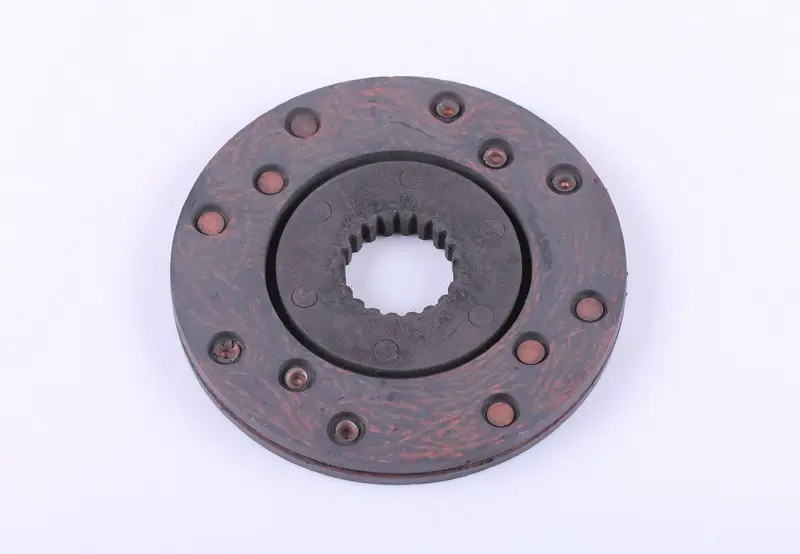

Диск складається з кільцевої робочої частини та центральної частини з внутрішніми шліцами; по колу розташовані заклепкові з’єднання. Через шліци диск з’єднується з валом і передає гальмівне зусилля. Під час перевірки варто приділити увагу обом ділянкам: навіть за збереженої поверхні тертя зношене шліцьове з’єднання може вимагати заміни деталі.

Для рівномірного притискання потрібен належний контакт із суміжними поверхнями. Глибокі канавки, тріщини, викришування, відшарування накладок чи ослаблені заклепки порушують цей контакт. Перегрів може спричинити викривлення диска та зміну властивостей поверхні тертя. Якщо на неї потрапило мастило, разом із заміною пошкодженої деталі усувають джерело забруднення.

Ознаки несправності

Гальмо варто оглянути, коли воно гірше утримує навантаження, спрацьовує ривками, шумить або потребує незвичного ходу приводу. Такі симптоми не завжди спричиняє сам диск. Після розбирання перевіряють поверхні, до яких він притискається, та справність притискного механізму. Новий диск не компенсує заїдання приводу чи пошкодження суміжних деталей.

Перевірка сумісності

Для підбору до Jinma 244 порівнюють знятий диск із заміною та враховують будову встановленого гальма. Основні параметри для звіряння — зовнішній діаметр, загальна товщина, розміри центральної частини, кількість і профіль внутрішніх шліців. Також перевіряють форму маточини, її виступ відносно кільця та розташування накладок. Вимірюють очищену деталь, пам’ятаючи, що зношені поверхні вже втратили частину початкової товщини.

Однаковий зовнішній діаметр ще не означає правильної посадки. Невідповідні шліци завадять установленню або не забезпечать належного з’єднання з валом. Надмірна товщина може залишити гальмо затиснутим після відпускання приводу, а замала — зменшити притискання в доступному діапазоні регулювання. Коли стара деталь суттєво пошкоджена, розміри перевіряють за документацією на конкретний гальмівний механізм.

Монтаж і супутня перевірка

Спочатку техніку фіксують від переміщення, відкривають доступ до гальма та розбирають його за послідовністю з керівництва. До виймання диска відзначають його орієнтацію й порядок розміщення сусідніх деталей. Оглядають шліци вала, притискні деталі, кріплення та поверхні контакту. Зношені або пошкоджені суміжні частини можуть швидко зіпсувати новий диск, тому їх перевіряють до складання.

Під час установлення диск має сідати без перекосу; забивати його на вал не слід. Поверхні тертя не змащують. Підготовку деталей, затягування кріплення та виставлення зазорів виконують відповідно до вимог установленого механізму. Після складання перевіряють, чи повністю відпускається гальмо та чи немає заїдання. Далі проводять пробне гальмування на малій швидкості на вільному рівному майданчику й лише після перевірки переходять до роботи з навантаженням.
