Диск гальмівний Foton 354/404 AMG

Гальмівний диск Foton 354/404 AMG працює в гальмівному механізмі: коли спряжені поверхні притискаються, тертя чинить опір обертанню та допомагає сповільнити техніку. Від стану диска залежать рівномірність гальмування й повне розгальмовування. Щоб перевірити, чи підійде деталь, зіставляють її зі знятим диском і конструкцією механізму, а не обмежуються назвою моделі.

Будова диска

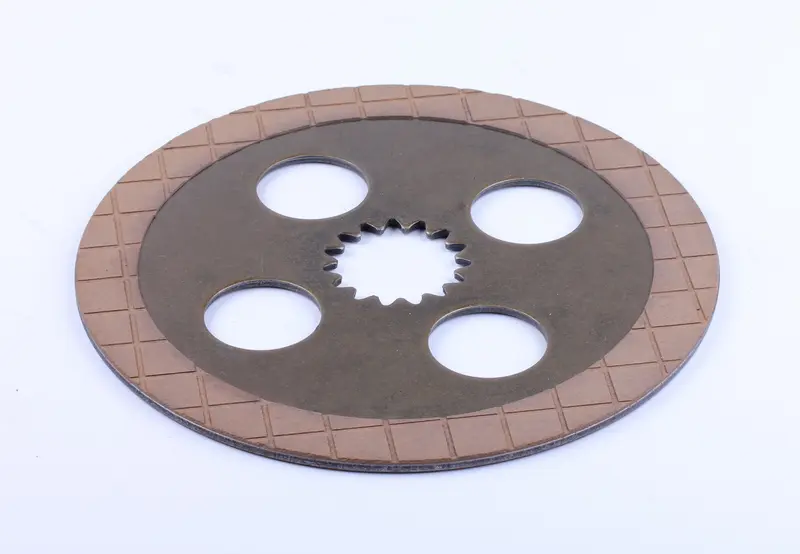

У центрі розташований отвір із внутрішніми шліцами, навколо нього — чотири круглі отвори. Уздовж зовнішнього краю проходить фрикційне кільце з канавками, що перетинаються. Через шліцьове з’єднання диск взаємодіє з відповідною деталлю механізму. Тому для правильної посадки потрібно звірити діаметр отвору, кількість і профіль зубців. Фрикційне кільце має належно прилягати до спряженої поверхні гальма.

Ознаки зношення

Ослаблене гальмування, ривки під час спрацювання або неповне відпускання гальма — причини перевірити механізм. Самі симптоми ще не означають, що винен саме диск. Після зняття огляньте його на наявність тріщин, сколів, відшарування фрикційного шару, глибоких задирів і нерівномірного зношення. Окремо перевірте шліци: пошкоджені зубці та надмірний люфт у з’єднанні можуть заважати нормальній роботі навіть за достатньої товщини кільця.

Товщину вимірюють у кількох місцях і порівнюють із допустимими значеннями в документації гальмівного механізму. Відмінності між вимірами допомагають виявити нерівномірне спрацювання. Якщо є сліди перегріву або руйнування поверхні, перевіряють, чи повністю відпускається гальмо та чи немає перекосу спряжених деталей. Без усунення причини новий диск може повторно пошкодитися за короткий час.

Як перевірити відповідність

• Звірте зовнішній діаметр і загальну товщину разом із фрикційними поверхнями.
• Перевірте діаметр центрального отвору, кількість і профіль внутрішніх шліців.
• Порівняйте розміри та розташування чотирьох круглих отворів.
• Огляньте обидва боки знятого диска та зіставте ширину фрикційного кільця.

Однаковий зовнішній контур ще не підтверджує правильну посадку. Завелика товщина може перешкоджати розгальмовуванню, замала — порушити передбачені зазори. Якщо шліци не збігаються, встановлювати диск із зусиллям не можна: це пошкоджує зубці й не забезпечує належного з’єднання. Додаткова перевірка за каталогом конкретного гальмівного механізму допомагає врахувати конструктивні відмінності.

Заміна та перевірка роботи

Перед розбиранням зафіксуйте техніку від переміщення та збережіть порядок розташування деталей гальма. Після зняття диска перевірте спряжені поверхні, шліци відповідної деталі й ущільнення поруч. Потребу в їхній заміні визначають за станом. Приберіть продукти зношення з місця встановлення; мастило на фрикційне кільце наносять лише тоді, коли це прямо передбачено інструкцією механізму.

Дотримуйтеся потрібної орієнтації диска, не забивайте його та не примушуйте сідати на шліци. Порядок складання, затягування кріплень і регулювання зазорів беріть із документації техніки. Після складання перевірте спрацювання та повне відпускання гальма. Пробне гальмування виконуйте на малій швидкості на вільному рівному майданчику. Заїдання, ривки чи помітне нагрівання — привід повторно перевірити складання до роботи під навантаженням.
