Електродвигун вентилятора радіатора DLH1100 AMG

Електродвигун вентилятора радіатора DLH1100 AMG обертає крильчатку, яка спрямовує повітря крізь радіатор. Примусовий обдув потрібен насамперед під час повільного руху та зупинок, коли зустрічного потоку бракує. Заміна мотора дає змогу відновити привід вентилятора, якщо крильчатка та її кріплення залишилися придатними до використання.

Будова та під’єднання

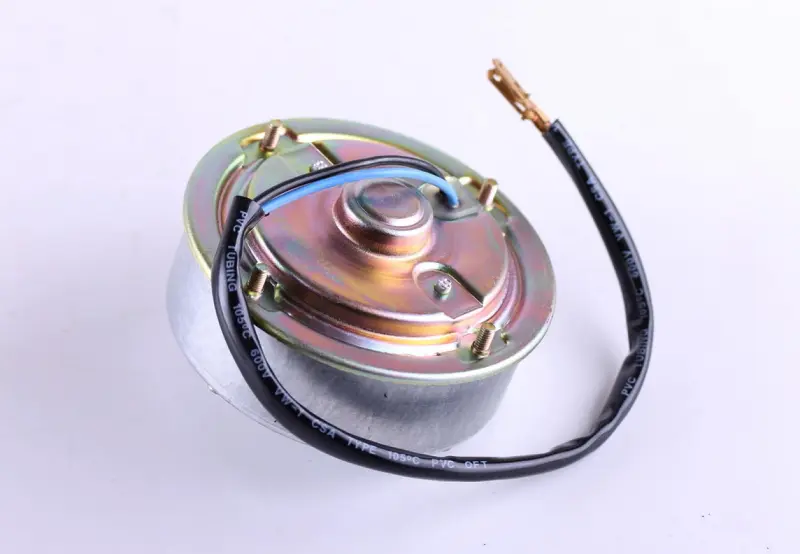

Мотор має круглий корпус, кріпильний фланець із різьбовими кріпленнями, що виступають назовні, та виведені дроти. Частину проводки закриває захисна трубка, на кінці дроту є контакт. Для встановлення мають значення розташування кріплень, місце виходу дротів і спосіб їхнього з’єднання зі штатною проводкою.

Захисна трубка містить написи «PVC TUBING», «105°C» і «300V». Ці позначення стосуються трубки й не визначають напругу живлення електродвигуна або допустиму температуру його роботи. Потрібні електричні параметри звіряють із маркуванням знятого мотора та документацією техніки.

Ознаки несправності

Привід варто перевірити, якщо вентилятор не реагує на команду ввімкнення, запускається через раз, обертається повільно чи працює з незвичним шумом. Заїдання під час обертання та відчутний люфт також можуть бути причиною заміни. Водночас нерухома крильчатка не доводить несправність саме мотора: спочатку перевіряють надходження живлення, стан контактів і керування вентилятором. Новий двигун не усуне поганий контакт або обрив дроту.

Типові причини виходу приводу з ладу — зношення внутрішніх опор, пошкодження обмотки, потрапляння вологи та перегрів через утруднене обертання. Разом із мотором оглядають лопаті, кожух і місця кріплення. Тріснута крильчатка, перекіс або тертя об сусідні деталі створюють додаткове навантаження, тому такі дефекти усувають під час заміни.

Як підібрати двигун

Зіставте позначення DLH1100 і будову штатного мотора. Перевірте діаметр та глибину корпусу, кількість точок кріплення, їхнє розташування й відстані між ними. Окремо порівняйте форму, довжину та діаметр вихідного вала, а також спосіб закріплення крильчатки. Однаковий фланець ще не забезпечує правильного встановлення, якщо посадка вентилятора відрізняється.

Звірте напругу живлення, напрямок обертання, кількість дротів, тип контактів і довжину виводу. Дріт має діставати до місця під’єднання без натягу, не торкатися лопатей і проходити осторонь гарячих поверхонь. Неправильний напрямок обертання порушує потрібний обдув радіатора, а невідповідне живлення може пошкодити мотор.

На що зважати під час монтажу

Двигун замінюють на охололій техніці з від’єднаним живленням, оскільки вентилятор здатен вмикатися автоматично. До розбирання позначають положення корпуса й крильчатки та запам’ятовують прокладання проводки. Контакт від’єднують, тримаючи за корпус з’єднання, а не тягнучи за дріт. Крильчатку знімають без ударів по валу; пошкоджені фіксатори та кріплення потрібно замінити.

Після складання перевіряють, чи вільно обертаються лопаті, чи є зазори до кожуха та чи надійно закріплений мотор. Дроти фіксують подалі від рухомих частин і гострих країв. Завершальна перевірка охоплює ввімкнення штатним способом, напрямок повітряного потоку та відсутність вібрації. Якщо лопаті щось зачіпають або виникає сильний шум, двигун вимикають і виправляють причину.
