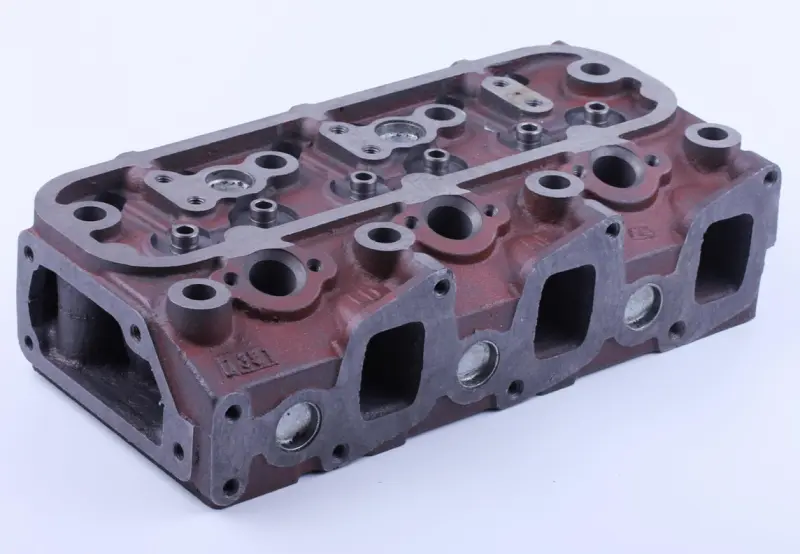

Головка блока циліндрів КМ385ВТ DongFeng 240/244, Foton 240/244, Jinma 240/244 AMG

Головка блока циліндрів КМ385ВТ для DongFeng 240/244, Foton 240/244, Jinma 240/244 закриває циліндри зверху та разом із прокладкою ущільнює з’єднання з блоком. У ній розташовані канали газообміну й посадкові місця деталей клапанного механізму. Справний корпус і рівні поверхні прилягання потрібні для збереження компресії та відокремлення газів, оливи й охолоджувальної рідини.

Коли потрібна заміна

Головка має оброблені поверхні прилягання, кріпильні отвори та бічні вікна каналів. Саме їхнє розташування визначає з’єднання з блоком, колекторами й деталями верхньої частини двигуна. Збіг зовнішніх обрисів ще не означає, що деталь стане на місце: відмінності в отворах і каналах можуть завадити монтажу або порушити проходження рідин.

Перевірити головку варто після повторного прогоряння прокладки, втрати компресії, появи підтікань на стику з блоком чи змішування оливи та охолоджувальної рідини. Ці ознаки не завжди означають, що потрібен новий корпус. Після розбирання перевіряють площинність, наявність тріщин і стан посадкових місць. Головку замінюють, коли пошкодження не дають відновити її в межах вимог до двигуна.

Як перевірити відповідність

Звірте позначення двигуна КМ385ВТ, а далі порівняйте конструкцію зі знятою головкою. Орієнтуватися лише на назву трактора недостатньо, особливо якщо на ньому вже замінювали двигун або встановлювали інші деталі під час ремонту. Стару головку та прокладку доцільно зберегти до завершення підбору: вони допоможуть перевірити розташування отворів і каналів. Для складання потрібна нова прокладка.

• Зіставте контур поверхні з боку блока, кріпильні отвори та проходи для оливи й охолоджувальної рідини.
• Перевірте розміщення та форму вікон колекторів, їхні кріплення й прилягання верхньої кришки.
• Порівняйте посадкові місця деталей клапанного механізму та форсунок із конструкцією вашого двигуна.
• Оцініть стан деталей, які плануєте переставити: придатність визначають після огляду та перевірки розмірів.

Що врахувати під час монтажу

Поверхню блока очищають від залишків прокладки так, щоб не пошкодити метал і не засмітити канали. Перед установленням перевіряють її площинність, різьбу та кріплення. Нову головку також оглядають і готують до складання: поверхні мають бути чистими, проходи — вільними, а деталі клапанного механізму — належно підігнаними. Якщо потрібна перевірка посадок або обробка, цю роботу доручають мотористу.

Прокладку підбирають за двигуном і розташуванням усіх отворів. Послідовність, етапи та момент затягування кріплення беруть з інструкції конкретного двигуна. Потребу в нових болтах визначають за її вимогами та станом знятого кріплення. Поки головка демонтована, варто оглянути клапани, напрямні, сідла й ущільнення розібраних з’єднань. Після складання встановлюють клапанні зазори за інструкцією та перевіряють герметичність.

Помилка у виборі прокладки, нерівномірне притискання або неправильне затягування можуть спричинити прорив газів, витік рідин і перегрів. Якщо попередню головку пошкодило через перегрівання, його причину потрібно усунути до повернення техніки в роботу. Інакше нова деталь працюватиме в тих самих умовах, які призвели до попередньої несправності.
