Гільза блока циліндрів TY395B AMG

Гільза блока циліндрів TY395B AMG утворює внутрішню поверхню циліндра, вздовж якої рухається поршень із кільцями. Стан цієї поверхні впливає на компресію, витрату оливи та роботу циліндро-поршневої групи. Гільзу замінюють у разі зношення або пошкоджень, коли відновити потрібну геометрію та дзеркало циліндра в межах допустимого ремонту вже неможливо.

Будова деталі

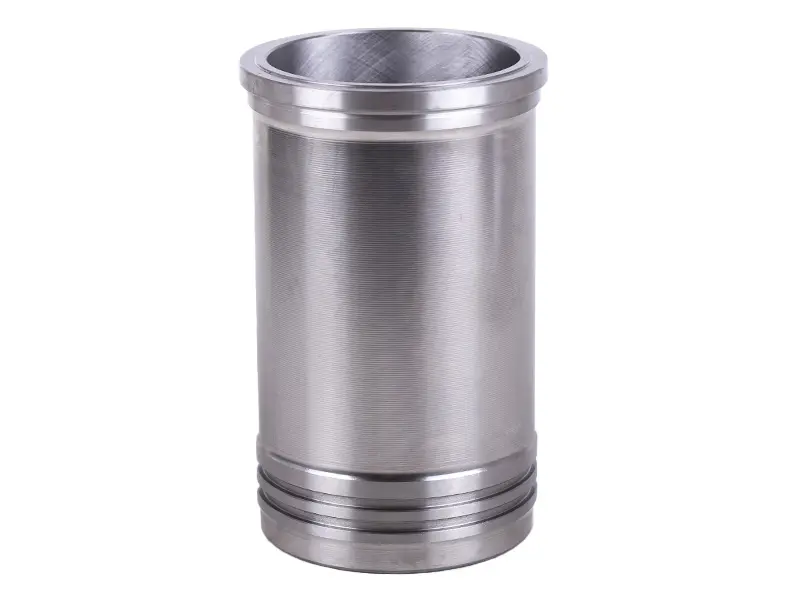

Гільза має форму порожнистої циліндричної втулки з виступним буртом угорі та кільцевими канавками на зовнішній поверхні нижньої частини. Для правильного встановлення мають значення внутрішній діаметр, зовнішні посадкові ділянки, розміри бурта й розташування канавок. Верхній бурт визначає положення гільзи в блоці. Пошкоджена опора під ним або неправильна посадка заважають належному складанню циліндра та ущільненню стику з головкою.

Ознаки зношення

Перевірити гільзу варто, якщо знизилася компресія, зросла витрата оливи, посилився прорив газів у картер або погіршився запуск двигуна. Самі симптоми не визначають несправну деталь: остаточне рішення приймають після розбирання та вимірювання. На дзеркалі циліндра шукають задири, глибокі подряпини, корозію та помітну сходинку в зоні руху кілець. Діаметр перевіряють на різній висоті й у кількох напрямках, щоб оцінити конусність та овальність.

Як підібрати гільзу

Зіставте позначення двигуна, розміри демонтованої деталі та вимоги ремонтної документації. Потрібно перевірити загальну довжину, внутрішній і зовнішні посадкові діаметри, товщину та діаметр верхнього бурта. Також порівняйте кількість канавок, їхній профіль і відстань до торця. Відмінність у цих параметрах може завадити посадці в блок або змінити положення верхнього торця відносно його площини.

Сумісність із поршнем та кільцями перевіряють за фактичними розмірами й установленими для двигуна зазорами. Якщо циліндро-поршневу групу вже ремонтували, орієнтуватися лише на позначення двигуна недостатньо. Огляньте поршень, канавки під кільця та самі кільця. Зношені деталі, залишені разом із новою гільзою, можуть бути причиною подальшої втрати компресії та підвищеної витрати оливи. Вільний рух поршня всередині гільзи не замінює вимірювання зазору.

Що врахувати під час заміни

Після демонтажу очищають посадкові поверхні блока, прибирають відкладення й залишки ущільнень. Опору верхнього бурта перевіряють на пошкодження, а прилеглі ділянки блока — на тріщини. До складання визначають, чи потрібна обробка внутрішньої поверхні нової гільзи, керуючись ремонтною документацією двигуна. Якщо в конструкції є ущільнення гільзи, їх замінюють; під час монтажу вони не мають перекручуватися або затискатися між посадковими поверхнями.

Для встановлення використовують відповідне пристосування, уникаючи перекосу та ударів по тонких краях. Після посадки перевіряють положення верхнього торця й розміри циліндра. Під час складання контролюють зазори поршня та кілець, змащують поверхні тертя й дотримуються визначеної послідовності затягування кріплень головки. Невідповідні розміри або помилки монтажу можуть спричинити задири, порушення ущільнення та потребу знову розбирати двигун.
