Кронштейн планетарний кінцевої передачі Foton 354/404 AMG

Планетарний кронштейн кінцевої передачі Foton 354/404 AMG призначений для ремонту планетарного механізму. Кінцева передача зменшує частоту обертання та збільшує крутний момент, що надходить до колеса. Кронштейн є опорною частиною механізму: від стану його корпусу й посадок залежить взаємне розташування сполучених деталей. Заміна потрібна, коли пошкодження заважають зберегти правильну посадку та роботу передачі під навантаженням.

Будова та ознаки пошкодження

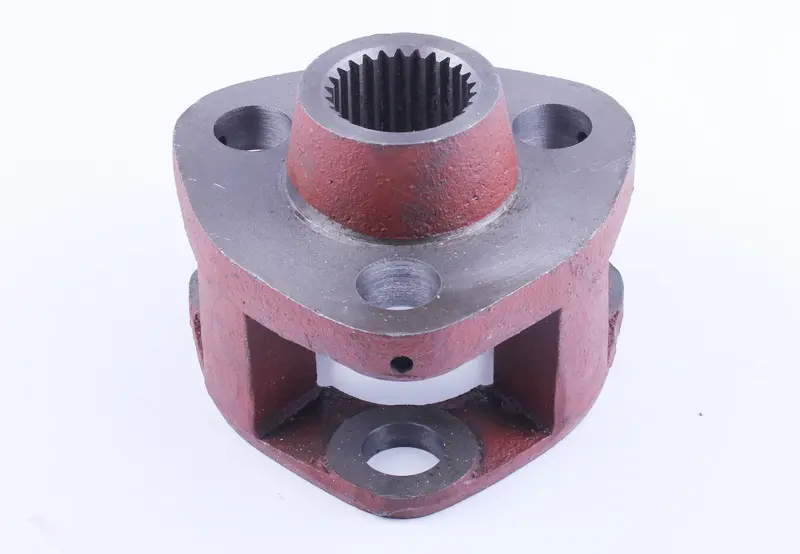

Кронштейн має виступну центральну маточину з внутрішніми шліцами, фланець із трьома отворами та відкриті бічні вікна. На протилежному боці є центральний отвір. Під час підбору потрібно перевірити всі сполучення: самого збігу шліцьового отвору недостатньо. Зовнішні поверхні пофарбовані в червоний колір, а торець маточини та площина фланця мають відкриті металеві ділянки.

Тріщини корпусу, пошкоджені шліци, розбиті отвори, деформація та зношені посадкові поверхні — причини перевірити потребу в заміні. Зверніть увагу на сліди прокручування, наклеп і уступи в місцях посадки: ці дефекти можуть бути суттєвими навіть без видимого руйнування корпусу. Стукіт під час зміни навантаження, надмірний люфт або сторонній шум у передачі є приводом для огляду. Проте за самим звуком визначити несправність кронштейна не можна — після розбирання перевіряють і суміжні деталі.

Як перевірити відповідність

Прикладіть знятий кронштейн до нового та порівняйте форму корпусу, загальну висоту, виступ маточини й розташування отворів. Для шліцьового з’єднання перевірте кількість і профіль шліців, діаметр та довжину сполучення. Також мають відповідати діаметри отворів, відстані між їхніми центрами, товщина фланця та розміри посадкових ділянок. Стару деталь спочатку очистьте від мастила й бруду. Враховуйте знос під час вимірювання, щоб не використати розбиту посадку як зразок правильного розміру.

Окремо перевірте сполучення з валом і деталями планетарного механізму. Невідповідна висота корпусу або зміщені отвори порушують розташування деталей, а помилка у профілі шліців спричиняє люфт чи унеможливлює складання. Якщо кронштейн доводиться забивати або підтягувати кріпленням до посадкового місця, зупиніть монтаж і перевірте відповідність. Коли старий корпус зруйнований, орієнтуйтеся на збережені посадки та будову сполучень, а не лише на обриси уламків.

На що зважати під час заміни

Розбираючи передачу, збережіть порядок дистанційних та упорних деталей, передбачених її конструкцією. Очистьте поверхні сполучення, огляньте вал, шестерні, осі сателітів і їхні опори. Пошкодження відповідних шліців або знос опор потрібно усунути разом із причиною заміни кронштейна: встановлення нової деталі саме по собі не прибере люфт у зношеному з’єднанні. Ущільнення та стопорні деталі, які знімали під час розбирання, перевірте на пошкодження й придатність до повторного використання.

Монтуйте кронштейн без перекосу та не передавайте удари через зубці чи шліци. Дотримуйтеся порядку складання, регулювання і затягування кріплень, наведеного в посібнику до техніки. Після встановлення перевірте плавність обертання, правильне осьове положення деталей і відсутність заклинювання. Першу перевірку проводьте без значного навантаження. Якщо з’являються стукіт, нагрівання або тугий хід, зупиніть механізм і перевірте складання.
