Кронштейн кріплення вала педалі гальма Jinma 200/204/240/244 AMG

Кронштейн кріплення вала педалі гальма Jinma 200/204/240/244 AMG утримує вал у механізмі педального приводу. Він задає положення вала відносно місця кріплення, щоб педаль рухалася за передбаченою траєкторією. Справна опора потрібна для рівного ходу приводу: зношені посадкові отвори або зміщення кронштейна можуть спричинити люфт, перекіс і заїдання педалі.

Будова та ознаки пошкодження

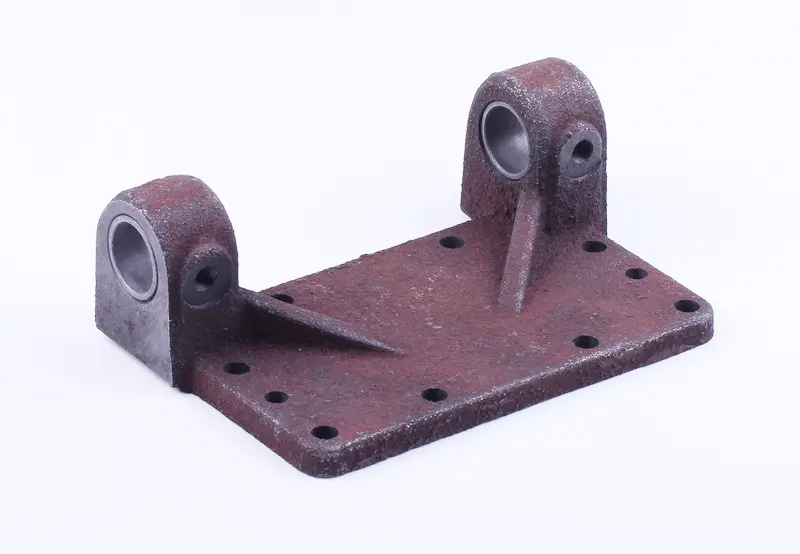

Кронштейн має прямокутну основу з отворами для кріплення й дві опорні вушка з круглими отворами під вал. Біля вушок розташовані ребра жорсткості, а збоку є додаткові отвори. Для встановлення має значення взаємне розташування опор: вал повинен проходити крізь обидві без примусового згинання чи зміщення. Тому під час порівняння деталей перевіряють не лише форму основи.

Опору оглядають, якщо вал відчутно хитається поперек своєї осі, у місцях його посадки чути стукіт або змінився рух педалі. Причинами заміни бувають тріщини біля вушок, деформація основи, розбиті посадкові отвори та пошкодження отворів кріплення. Такі дефекти можуть виникати після удару або тривалої роботи з послабленими болтами. Водночас туга педаль не завжди означає пошкодження кронштейна: перевірки також потребують вал, забруднені місця його посадки та суміжні деталі приводу.

Як перевірити відповідність

Зіставте зі знятим кронштейном довжину й ширину основи, кількість і розташування кріпильних отворів, відстані між їхніми центрами. Далі звірте діаметр отворів під вал, проміжок між вушками та висоту осі вала над основою. Перевірте, з якого боку розміщені ребра й бічні отвори: вони не повинні заважати руху педалі або суміжним деталям. Однаковий зовнішній контур ще не означає, що опора стане на місце без перекосу.

Огляньте ділянки вала, які контактують з опорами. Якщо на них є значне спрацювання, заміна лише кронштейна може не усунути люфт. За наявності втулок у механізмі перевірте їхній стан і посадку, а також кріплення та деталі, що утримують вал від осьового зміщення. Розбитий отвір старої опори не варто брати за єдиний зразок розміру: порівнюйте його з валом і неушкодженими посадковими поверхнями.

На що зважати під час заміни

Техніку встановлюють нерухомо та закріплюють від випадкового переміщення. До розбирання запам’ятайте положення педалі, вала й фіксаторів. Роз’єднайте ті частини приводу, які заважають вивільнити вал і зняти опору. Після демонтажу очистьте поверхню під основою та огляньте її: пошкодження або бруд у місці прилягання можуть перекосити новий кронштейн.

Під час складання сумістіть кріпильні отвори та перевірте, чи проходить вал через обидві опори без заїдання. Не намагайтеся виправити невідповідність деталі силовим стягуванням болтами. Порядок затягування й потребу в змащуванні визначають за настановою до техніки. Після закріплення перевірте утримання вала, вільний рух і повернення педалі, а також відсутність зачіпання за сусідні деталі. Неправильна висота або зміщення опор здатні обмежити хід приводу та перешкодити повному відпусканню гальма. Перевірку роботи механізму завершують до початку експлуатації.
