Гайка стопорна М60×2 Jinma 404 AMG

Стопорна гайка М60×2 для Jinma 404 слугує для різьбового кріплення та утримання деталей у заданому осьовому положенні. Таке кріплення потрібне там, де зміщення закріплених деталей порушує взаємне розташування поверхонь або регулювання механізму. Під час заміни враховують розмір різьби, посадкове місце й передбачений спосіб стопоріння. Позначення виробу — AMG.

Конструкція та різьба

Позначення М60×2 означає метричну різьбу з номінальним діаметром 60 мм і кроком 2 мм. Крок визначає переміщення гайки вздовж різьби за один повний оберт. Однаковий діаметр ще не означає, що гайки взаємозамінні: інший крок завадить правильному нагвинчуванню, а спроба затягнути таке з'єднання силою пошкодить витки.

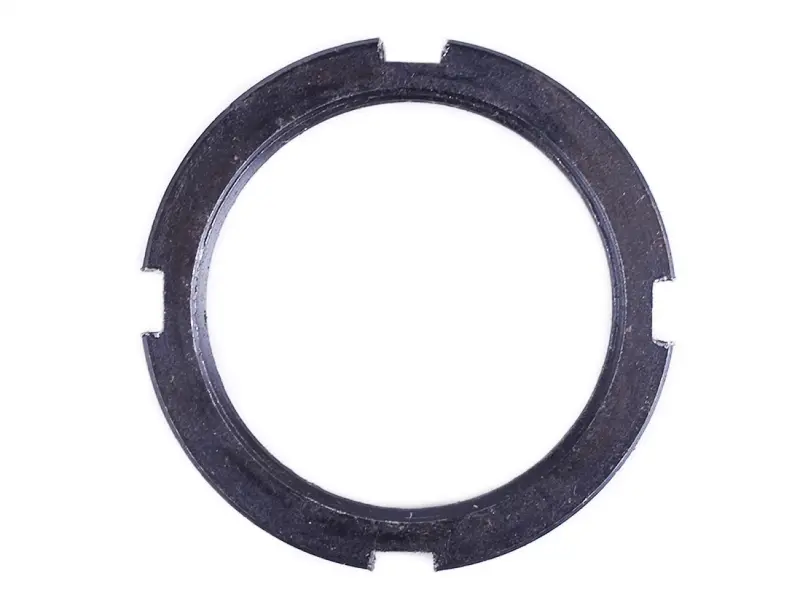

Гайка кругла, кільцевої форми, з чотирма пазами на зовнішньому обводі. За ці пази зачіплюється відповідний ключ під час затягування та відкручування. Звичних граней під ріжковий ключ тут немає. Інструмент має підходити до пазів і щільно триматися в них: це зменшує ризик зриву та зминання крайок під навантаженням.

Ознаки пошкодження

Гайку замінюють, якщо витки зірвані чи зім'яті, кільце деформоване, є тріщини або пошкоджена опорна поверхня. Розбиті пази також ускладнюють ремонт: ключ зісковзує, тож передати потрібне зусилля стає важче. Якщо кріплення повторно послаблюється, огляньте і спряжені деталі. Причина може полягати в пошкодженні різьби, зношенні прилеглих поверхонь або несправності стопорного пристрою.

Перевірка відповідності

Порівняйте нову гайку зі знятою за діаметром, кроком і напрямком різьби, товщиною, зовнішнім діаметром та формою торців. Зіставте кількість, ширину й глибину пазів, перевірте, чи залишиться доступ для ключа після складання. Від товщини залежить положення гайки відносно сусідніх деталей і довжина різьбової ділянки, доступної для затягування. Завеликий зовнішній діаметр може завадити монтажу навіть за повного збігу різьби.

Зверніть увагу на спосіб фіксації кріплення. Якщо механізм має стопорну шайбу або інший фіксатор, перевірте його стан і сумісність із гайкою. Пошкоджену чи деформовану стопорну деталь замінюють відповідно до вимог механізму. Огляньте також поверхню, до якої притискається гайка: бруд, задирки та нерівності заважають їй сісти рівно й можуть вплинути на затягування.

Монтаж і контроль

Перш ніж відкручувати стару гайку, звільніть передбачений стопор. Якщо кріплення бере участь у регулюванні, зафіксуйте початкове розташування деталей. Очистьте різьбу, на яку встановлюється гайка, та перевірте стан її витків. Починайте нагвинчування рукою, тримаючи гайку рівно. Заклинювання або значний опір із перших обертів — привід зупинитися й перевірити крок, напрямок різьби та можливі пошкодження.

Затягуйте гайку відповідним ключем, дотримуючись порядку складання й вимог до затягування конкретного механізму. Удари зубилом по пазах зминають крайки та ускладнюють наступне зняття. Після затягування виконайте стопоріння, перевірте прилягання й відсутність небажаного осьового зміщення. Там, де гайкою регулюють зазор, надмірне зусилля може збити регулювання, а недостатнє затягування залишає можливість переміщення закріплених деталей.
