Втулка з’єднувальна L-17 мм Ø85 мм Z-31 для Foton 244, Jinma 244/264 AMG

З’єднувальна втулка для Foton 244, Jinma 244/264 з’єднує суміжні деталі механізму за допомогою внутрішнього зубчастого зачеплення. Через неї передається обертання, тож стан зубців і точність посадки впливають на люфт та роботу з’єднання під навантаженням. Позначення деталі: L-17 мм, Ø85 мм, Z-31, AMG.

Будова та розміри

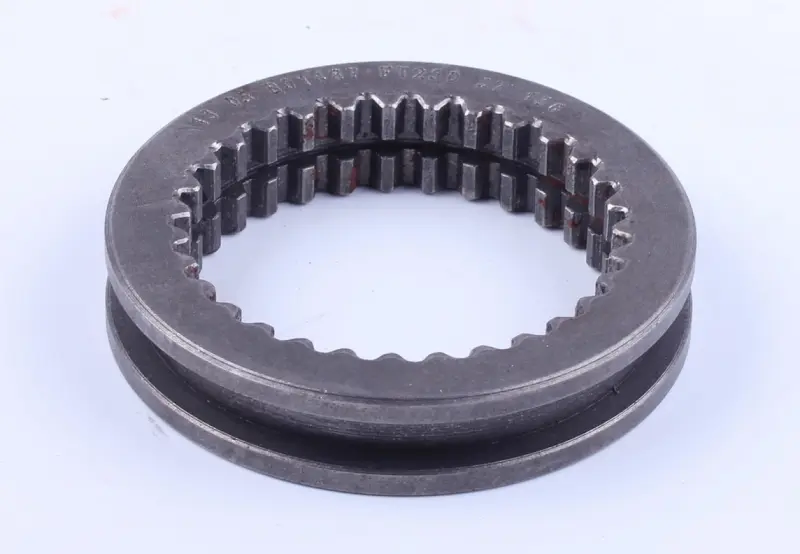

Це кільцева втулка з внутрішніми зубцями й кільцевою канавкою на зовнішній поверхні. L-17 мм означає довжину 17 мм, Ø85 мм — діаметр 85 мм, Z-31 — кількість зубців 31. Для точного підбору також мають значення профіль зачеплення, форма торців і розташування зовнішньої канавки. Однаковий діаметр не забезпечує сумісності, якщо зубці відрізняються за формою або посадочні поверхні не збігаються.

Ознаки зношення

З’єднання варто оглянути, якщо збільшився вільний хід, з’явився стукіт під час зміни навантаження або обертання передається з ривками. Якщо конструкція передбачає переміщення деталей, приводом для перевірки може бути й утруднений хід. Ці симптоми не визначають причину однозначно: після розбирання перевіряють втулку разом із відповідною частиною зачеплення. На зубцях шукають відколи, зім’яті краї, тріщини, спрацювання бічних поверхонь і нерівномірні сліди контакту.

Заміна потрібна, коли пошкодження заважають повному зачепленню або спричиняють надмірний люфт. До швидкого зношення можуть призводити ударні навантаження, перекіс деталей, бруд і нестача мастила в з’єднаннях, де воно передбачене. Якщо відповідні зубці теж спрацьовані, нова втулка сама по собі не відновить щільність з’єднання. Збережений люфт створюватиме удари та прискорюватиме подальше зношення.

Як перевірити відповідність

Зіставте втулку зі знятим зразком і схемою саме того механізму, який ремонтуєте. Перевірте довжину, діаметр, кількість і профіль внутрішніх зубців, розміри прохідного отвору, ширину та положення зовнішньої канавки. Зверніть увагу на вхідні кромки зубців і форму посадочних поверхонь. Деталь перед вимірюванням слід очистити, а розміри сильно спрацьованих ділянок не брати за єдиний орієнтир. Позначення моделі техніки звужує пошук, проте геометрію з’єднання потрібно звіряти окремо.

На що зважати під час заміни

Перед розбиранням зафіксуйте орієнтацію втулки та послідовність сусідніх деталей. Після демонтажу очистьте місце встановлення від бруду й вільних частинок зношення. Огляньте зубці відповідної деталі, посадочні поверхні та фіксатори, передбачені конструкцією. Відколи, тріщини й значне спрацювання суміжних деталей потребують усунення разом із причиною пошкодження втулки, інакше нове з’єднання швидко втратить точність.

Під час складання сумістіть зубці та встановіть втулку без перекосу в належне положення. Якщо вона не сідає на місце, перевірте орієнтацію, розміри й наявність задирок; силове забивання може пошкодити кромки. Використовуйте мастило та спосіб фіксації, передбачені для цього механізму. Після складання переконайтеся, що зачеплення повне, заклинювання немає, а передбачене конструкцією переміщення відбувається вільно. Помилка підбору може залишити зубці в частковому контакті, збільшити люфт і пошкодити обидві частини з’єднання.
