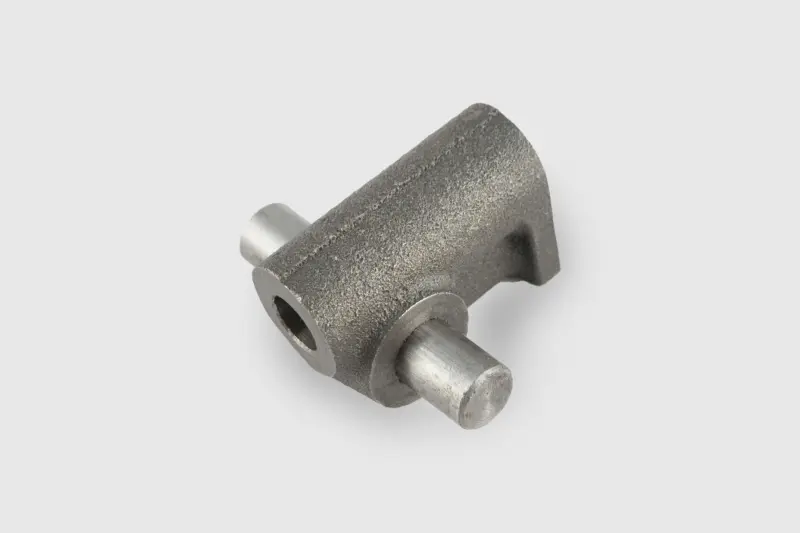

Вал коромисел із корпусом 175N/180N, Ø12 мм, H 47 мм DIGGER

Вал коромисел із корпусом DIGGER для двигунів 175N/180N

Деталь призначена для механізму приводу клапанів одноциліндрових двигунів 175N і 180N, які застосовують на мотоблоках та іншій малій сільськогосподарській техніці. Вал є опорою, відносно якої повертаються коромисла, а корпус утримує його в передбаченому положенні на головці циліндра. Справна опора потрібна для вільного руху коромисел і збереження належного положення деталей клапанного механізму.

Ця позиція являє собою вал разом з опорним корпусом, а не окрему циліндричну вісь без тримача. Така конструкція відповідає виконанню з діаметром вала 12 мм і висотою корпусу 47 мм. У картках ідентичного виконання також зазначена довжина вала 55 мм. Конфігурація має центральний корпус і кінці вала, що виходять із двох боків та слугують посадковими поверхнями для коромисел.

Призначення та причини заміни

Під час роботи двигуна коромисла здійснюють повторювані поворотні рухи на валу та впливають на клапани у встановленій послідовності. Тому стан поверхні вала, посадок коромисел і корпусу безпосередньо впливає на люфт та правильність руху деталей. Зношення, задири, деформація або пошкодження посадкового місця можуть супроводжуватися стороннім стукотом у зоні головки циліндра, збільшеним бічним переміщенням коромисел і нестабільністю відрегульованих клапанних зазорів.

Перед заміною варто оглянути не лише вал, а й отвори коромисел, корпус, регулювальні гвинти та контактні поверхні клапанного механізму. Встановлення нового вала за значного зношення сполучених деталей не прибере весь люфт. Якщо одночасно пошкоджені вісь та її опора, виконання з корпусом дає змогу замінити пов’язану пару без збереження старого тримача.

Що звірити під час добору

• Модель двигуна: 175N або 180N.
• Номінальний клас потужності: у позначенні цієї позиції вказаний діапазон 7/9 hp.
• Діаметр вала: 12 мм.
• Висота корпусу: 47 мм.
• Довжина вала: 55 мм для знайденого ідентичного виконання в зборі.
• Конструктивний варіант: вал з опорним корпусом.

Одного індексу двигуна для впевненого вибору недостатньо: існують окремі вали без корпусу, а також варіанти іншого діаметра та довжини. До встановлення порівняйте демонтовану деталь за діаметром, загальною довжиною, висотою і формою корпусу, розташуванням посадкових поверхонь та виходом кінців вала з обох боків. Особливо важливо не переплутати це виконання Ø12×55 мм з окремим валом Ø14×68 мм: такі деталі належать до різних конструктивних варіантів і не стають взаємозамінними лише через однакову назву двигуна.

Встановлення та контроль після ремонту

Монтаж виконують при відкритому клапанному механізмі на чистих сполучених поверхнях. Перед складанням видаляють забруднення, перевіряють відсутність задирок і переконуються, що коромисла вільно повертаються на валу без заклинювання та надмірного бічного люфту. Поверхні тертя під час складання змащують моторною оливою відповідно до порядку обслуговування конкретного двигуна. Корпус має зайняти штатне положення без перекосу та примусової підгонки.

Після встановлення потрібно відрегулювати клапанні зазори за нормами двигуна 175N або 180N. До запуску колінчастий вал прокручують вручну та контролюють вільний рух коромисел протягом усього циклу. Після першого запуску перевіряють роботу механізму на відсутність нехарактерного стукоту, заклинювання та зміщення деталей. Такий порядок допомагає відрізнити несправність самого вала від зношення коромисел, клапанів або регулювальних деталей і отримати передбачуваний результат ремонту.
