Втулка розпірна задня проміжного вала DongFeng 240/244 L-43mm Ø38/Ø45mm AMG

Задня розпірна втулка проміжного вала для DongFeng 240/244 підтримує потрібну відстань між сполученими деталями на валу. Від її довжини залежить осьове положення сусідніх деталей після складання. Під час ремонту перевіряють як саму втулку, так і поверхні, до яких прилягають її торці: пошкодження в місцях контакту може порушити правильне розташування деталей.

Будова та розміри

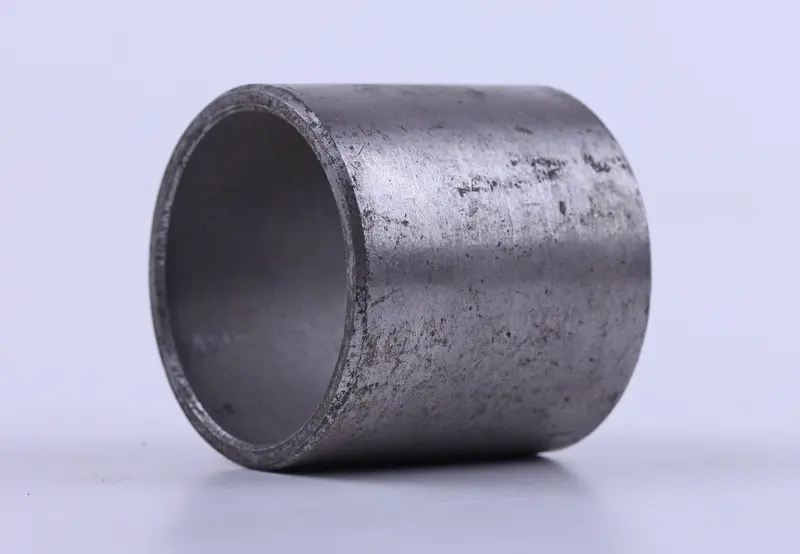

Циліндрична втулка має наскрізний отвір і рівну зовнішню поверхню без фланця. Розмірне позначення — L-43mm Ø38/Ø45mm: довжина 43 мм, діаметри 38 і 45 мм. Для розпірної втулки стан торців так само суттєвий, як і відповідність діаметрів. Торцеві поверхні контактують із сусідніми деталями, тому вм’ятини, нерівномірне зношення чи сліди перекосу потрібно враховувати під час перевірки.

Ознаки зношення

Оглянути втулку варто під час розбирання проміжного вала, появи осьового люфту або виявлення неправильного прилягання деталей. Тріщини, деформація, значне зношення торців, задири в отворі та пошкодження, що заважають посадці, є причинами для заміни. Водночас шум або люфт не визначають несправність самої втулки: разом із нею перевіряють підшипники, фіксатори та прилеглі ділянки вала.

До пошкоджень можуть призводити послаблене кріплення, зміщення сусідніх деталей або удари під час демонтажу. Глибокий слід на торці — привід перевірити поверхню, яка з ним контактує. Якщо залишити пошкоджену сусідню деталь, нова втулка також може працювати з перекосом і швидко отримати повторне зношення.

Як перевірити відповідність

Порівняйте зняту втулку за місцем встановлення, довжиною, внутрішнім і зовнішнім діаметрами. Зверніть увагу на форму торців, крайки отвору та можливі уступи старої деталі. Довжину вимірюйте між торцевими площинами: зношення країв здатне спотворити вимір. Якщо втулка суттєво деформована, додатково звірте розміри сполучених деталей і схему складання конкретного механізму.

Однаковий діаметр ще не означає правильного підбору. Закоротка втулка може залишити зайве осьове переміщення, а задовга — змістити деталі та завадити належному затягуванню. Невідповідний діаметр отвору ускладнює встановлення на вал або створює надмірний зазор. Завеликий зовнішній діаметр може спричинити небажаний контакт із сусідніми поверхнями.

Встановлення та перевірка

Перш ніж розбирати вал, зафіксуйте порядок розташування втулок, шайб і фіксаторів. Очистіть вал та поверхні торцевого контакту, огляньте їх на задири й задирки. Встановлюйте втулку без перекосу, у передбаченому схемою місці. Якщо деталь не сідає як належить, перевірте розміри та стан посадкових поверхонь. Силове забивання не усуває помилку підбору й може пошкодити крайки.

Під час складання перевірте сусідні підшипники, упорні шайби та стопорні деталі, якщо вони передбачені конструкцією. Пошкоджені деталі замініть, а кріплення затягніть відповідно до вимог механізму. Після складання перевірте обертання вала й осьове переміщення за ремонтною документацією. Заїдання або люфт, що залишився, потребують повторної перевірки посадки та послідовності встановлених деталей.
